Примечание: следите за тем, чтобы не повредить жгут проводов при сборке.
1. Установите автомобиль в положение прямолинейного движения.
2. Отсоедините отрицательную клемму аккумуляторной батареи и подождите 3 минуты.
3. Снимите подушку безопасности водителя.

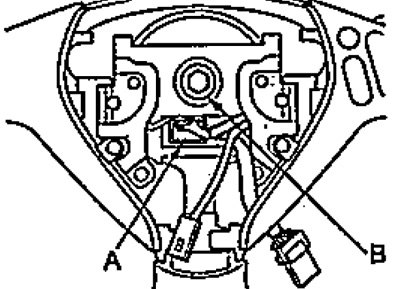

4. Отсоедините разъем спирального провода и отверните болт рулевого колеса.
5. Убедитесь, что автомобиль находится в положении прямолинейного движения и снимите накладку рулевого колеса.
6. Снимите рулевое колесо.

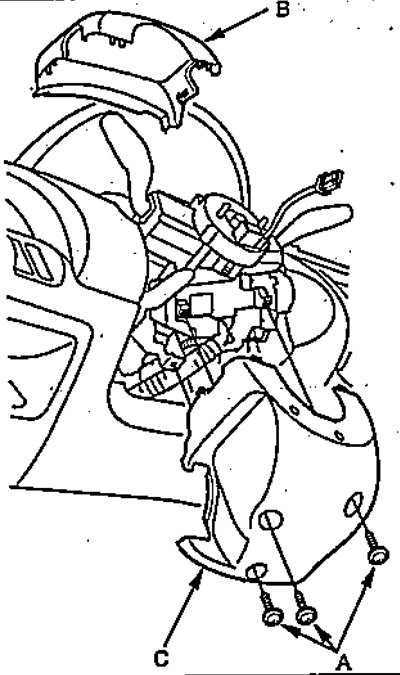

7. Отверните винты и снимите верхнюю и нижнюю накладки рулевой колонки.

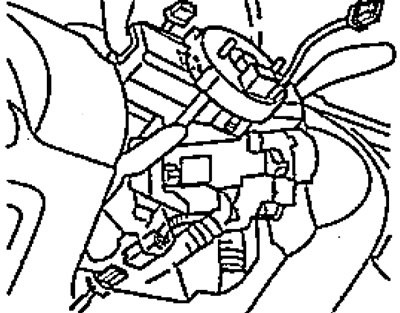

8. Отсоедините два жгута проводов панели приборов от спирального провода.

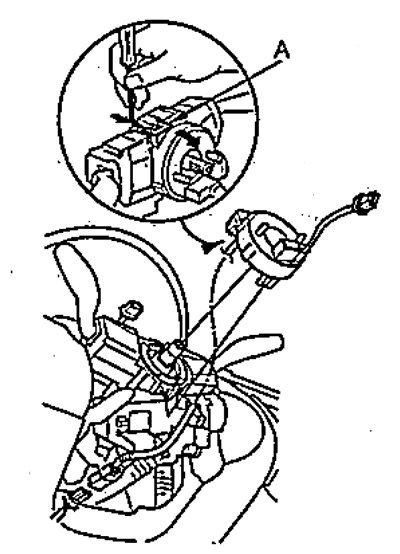

9. Отогните фиксатор прямоугольным инструментом, как показано на рисунке, и снимите спиральный провод.
10. Перед установкой спирального провода установите автомобиль в положение прямолинейного движения.
11. Отсоедините отрицательную клемму аккумуляторной батареи и подождите 3 минуты.
12. Установите переключатель указателей поворота в положение, когда выступы располагаются вертикально, как показано на рисунке.

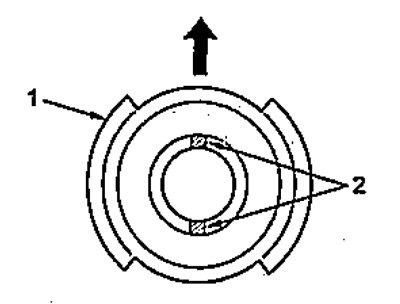

Переключатель указателей поворота. 1 - переключатель указателей поворота, 2 - выступы.
(Источник расположен на сайте: Autoinstruction.ru)

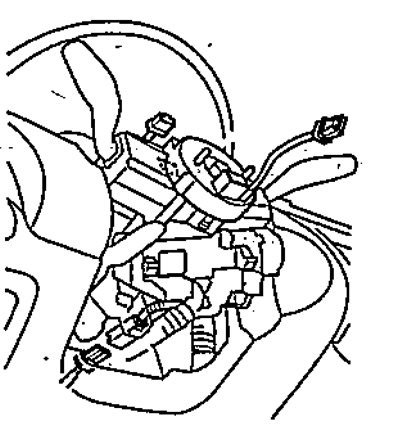

13. Установите спиральный провод на ось рулевой колонки и подсоедините разъемы спирального провода.
14. Установите накладки рулевой колонки.

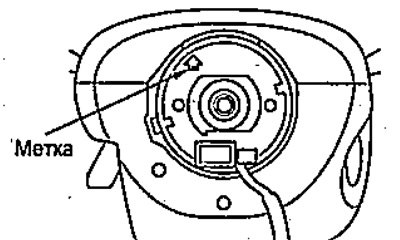

15. Если необходимо, централизируйте спиральный провод. Сначала необходимо завернуть спиральный провод по часовой стрелке до упора, затем повернуть против часовой стрелки примерно три оборота, так чтобы метка была направлена вертикально вверх.

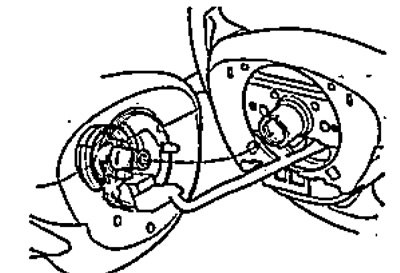

16. Убедитесь, что штифты указателей поворота располагаются в соответствии с выступами, как показано на рисунке, и установите рулевое колесо.
17. Заверните болт рулевого колеса и подсоедините разъемы.
- Момент затяжки — 39 Нм
18. Установите подушку безопасности водителя.
19. Подсоедините отрицательную клемму аккумуляторной батареи.
20. После установки спирального провода выполните следующие действия:
- поверните ключ замка зажигания в положение "ON" и убедитесь, что индикатор SRS загорелся примерно на шесть секунд и погас;
- поверните рулевое колесо до упора в обе стороны и убедитесь, что при этом индикатор SRS на загорается;
- убедитесь, что звуковой сигнал работает;
- убедитесь, что кнопка круиз-контроля работает;
- убедитесь, что работают указатели поворота.
