Снять или отсоединить

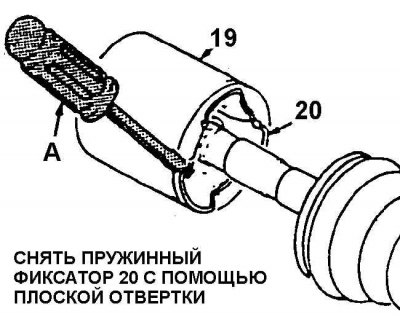

Демонтаж пружинного фиксатора ШРУС типа "Трипод"
А. Плоская отвертка; 19. Корпус ШРУС; 20. Пружинный фиксатор
Демонтаж ступицы ШРУС
10. Вал; 21. Пружинное кольцо; 24. Пружинное кольцо; 27. Трехшиповая ступица
1. С помощью бокорезов удалить хомуты 7, 9, фиксирующие защитный чехол 25. Хомуты выбросить.
2. Отсоединить чехол 25 от корпуса 19 шарнира и сдвинуть чехол вдоль вала 10, полностью открыть шарнир.
3. Вытереть лишнюю смазку с трехшиповой ступицы 27 и внутри корпуса 19.
4. Пружинный фиксатор 20 с помощью отвертки, как показано на рис. Демонтаж пружинного фиксатора ШРУС типа "Трипод".
5. Сдвинуть корпус 19 относительно ступицы 27 и вала 10.
6. Развести кольцо 24 и сдвинуть его вдоль вала 10. Сдвинуть ступицу 27 в том же направлении, см. рис. Демонтаж ступицы ШРУС.
Внимание! Следует осторожно обращаться со ступицей ШРУС. Сферические ролики и игольчатые подшипники могут сойти с шипов ступицы и упасть.
7. Снять чехол 25 и пружинный фиксатор с вала 10.
8. Промыть полость корпуса 19 от смазки.
Установить или присоединить

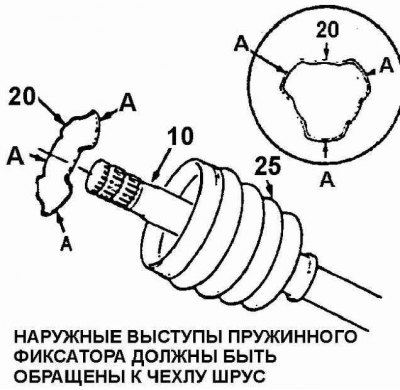

Правильное положение пружинного фиксатора при монтаже
А. Наружные выступы; 10. Вал; 20. Пружинный фиксатор; 25. Чехол

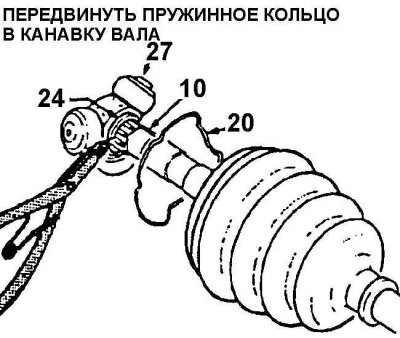

Монтаж ступицы ШРУС
10. Вал; 20. Пружинный фиксатор; 24. Пружинное кольцо; 27. Трехшиповая ступица

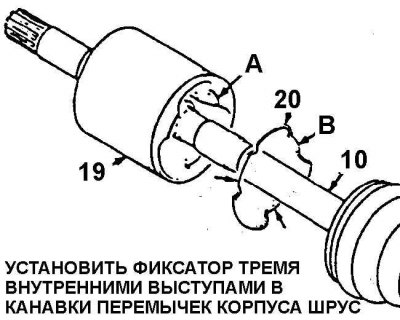

Монтаж пружинного фиксатора ШРУС типа "Трипод"
А. Монтажные канавки для пружинного фиксатора; В. Внутренние выступы фиксатора; 10. Вал; 19. Корпус ШРУС типа "трипод"; 20. Пружинный фиксатор
1. Малый хомут 9 на горловину чехла 25. Не затягивать хомут.
2. Надеть чехол 25 на вал 10 и сдвинуть его на место, чтобы малая горловина чехла расположилась над канавкой вала.
3. Затянуть хомут 9 с помощью зажима KM-J-22610.
4. Продеть на вал 10 пружинный фиксатор 20.
Внимание! Проверить правильное положение пружинного фиксатора 20, наружные выступы должны быть обращены к валу 10.
5. Установить на вал ступицу и продвинуть ее до пружинного кольца.
Внимание! Убедиться в том, что после монтажа ступица 27 обращена к концу вала 10 обработанным торцом.
6. Пружинное кольцо 21 в канавку вала 10 с помощью съемника для пружинных колец.
7. Сдвинуть ступицу 27 на конец вала 10 и установить в монтажную канавку пружинное кольцо 24.
8. Вложить в чехол 25 примерно половину общего количества смазки шарнира. Оставшейся смазкой заполнить корпус 19 шарнира.
9. Большой хомут 7 на горловину чехла 25.
10. Надвинуть корпус 19 на ступицу в сборе со сферическими роликами, установленную на валу 10, и вставить в канавки корпуса 19 пружинный фиксатор 20.
11. Горловину большего диаметра чехла 25 в монтажную канавку на корпусе 19.
Внимание! Чехол 25 не должен быть перекручен или иметь складки.
12. Хомут 7 на горловину чехла 25. Затянуть хомут с помощью зажима KM-J-22610.
