1. Контрольная лампа уровня жидкости в бачке стеклоомывателя; 2. Контрольная лампа неисправности систем двигателя; 3. Контрольная лампа включения стояночного тормоза и уровня тормозной жидкости; 4. Контрольная лампа давления масла в двигателе; 5. Контрольная лампа неисправности генератора (разряда аккумуляторной батареи); 6. Контрольная лампа указателей поворота и аварийной световой сигнализации; 7. Спидометр 8. Тахометр; 9. Суммирующий и суточный счетчики пройденного пути; 10. Кнопка сброса суточного счетчика пройденного пути; 11. Контрольная лампа незакрытой двери; 12. Контрольная лампа минимального уровня топлива в баке; 13. Контрольная лампа включения дальнего света фар; 14. Контрольная лампа непристегнутого ремня безопасности; 15. Указатель уровня топлива в баке; 16. Указатель температуры охлаждающей жидкости двигателя

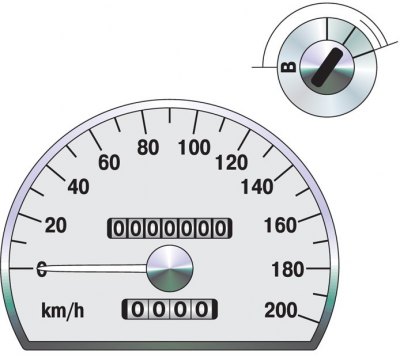

Спидометр
Спидометр показывает скорость автомобиля в километрах в час (км/ч).
Указатель температуры охлаждающей жидкости
H – высокая температура; С – низкая температура
Прибор показывает температуру охлаждающей жидкости двигателя.
Внимание! Если стрелка указателя находится в красной зоне шкалы или еще правее, остановитесь, заглушите двигатель и дайте ему остыть. Запрещено продолжать движение при перегреве двигателя.
Суммирующий и суточный счетчики пройденного пути
6 разрядов – километры; 1 разряд – сотни метров
Суммирующий счетчик показывает общий пробег автомобиля в километрах.

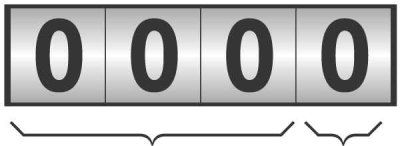

3 разряда – километры; 1 разряд – сотни метров
Суточный счетчик показывает расстояние, пройденное с момента сброса показаний счетчика на ноль. Сброс показаний на ноль осуществляется нажатием на кнопку, расположенную справа под спидометром.

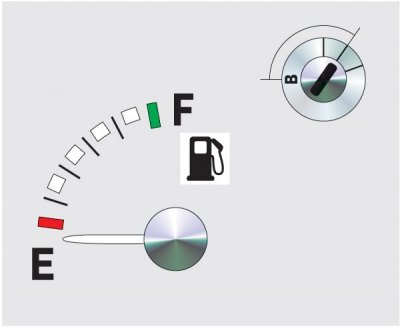

Указатель уровня топлива
F – полный бак; E – пустой бак
Заправочная емкость топливного бака составляет 50 л.
Стрелка указателя может двигаться во время торможения, разгона автомобиля или при прохождении поворотов. Это обусловлено перемещением топлива в баке.

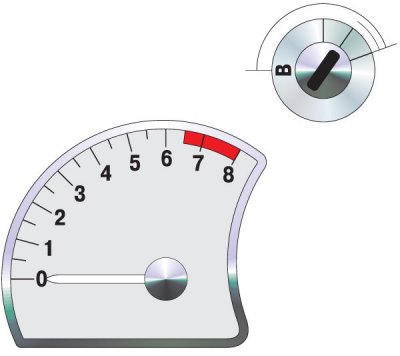

Тахометр
Тахометр показывает частоту вращения коленчатого вала двигателя (в оборотах в минуту).
Внимание! Во избежание выхода двигателя из строя избегайте превышения допустимых оборотов коленчатого вала (стрелка не должна заходить в красную зону шкалы).
