Правильное угловое положение распредвала

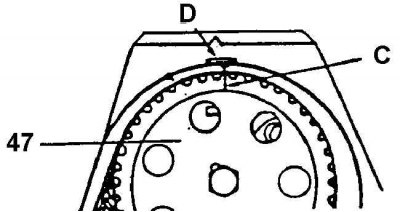

47. Зубчатое колесо распредвала; с. Метка на зубчатом колесе; d. Метка на задней крышке
Проверить
1. Провернуть коленчатый вал за головку болта зубчатого колеса, чтобы поршень первого цилиндра установился в положение 10° до ВМТ. Метка А на шкиве коленчатого вала должна совпасть с указате лем В на задней крышке зубчатого ремня (см. рис. Установка коленчатого вала по метке на шкиве и рис. Правильное угловое положение распредвала).
2. Правильное угловое положение распредвала проверяется по совпадению меток С и D, расположенных соответственно на зубчатом колесе распредвала и задней крышке ремня.
