Стяжные болты генератора

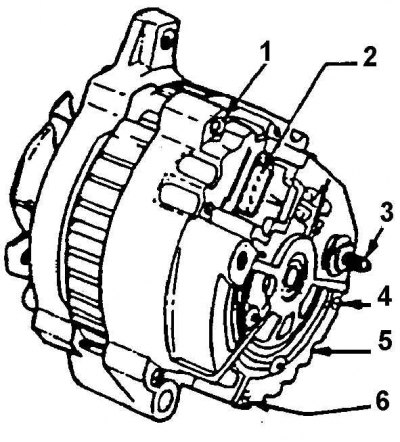

1. Стяжной болт (3 шт.); 2. Колодка с клеммами S. F. L. Р; 3. Вывод клеммы "ВАТ"; 4. Заклепка; 5. Крышка; 6. Заклепка
Задняя крышка генератора

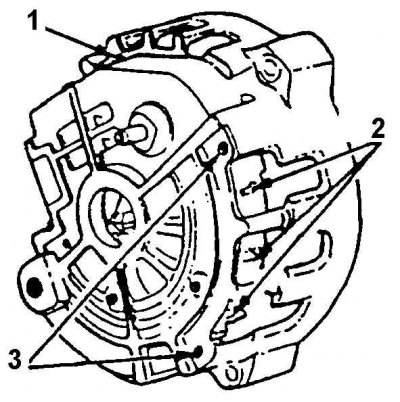

1. Удалить 3 штифта; 2. Снять соединения статорных проводов с выпрямительного блока; 3. Удалить заклепки
Проверка статора генератора

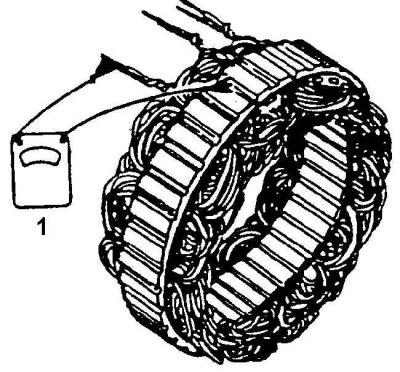

Омметр (проверка на замыкание на "массу")
Проверка якоря генератора

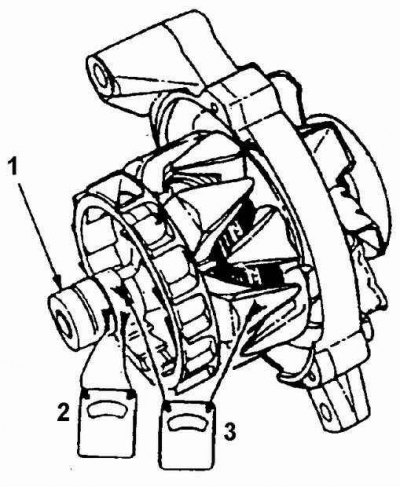

1. Подшипник; 2. Омметр (проверка на короткое замыкание и замыкание на "массу"); 3. Омметр (проверка на замыкание на "массу")
Снятие щеткодержателя, регулятора напряжения и выпрямительного блока

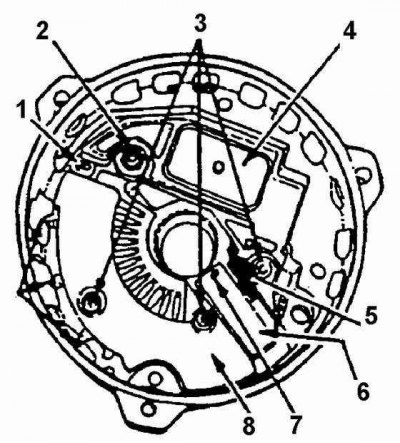

1. Сварное соединение; 2. Вывод клеммы "ВАТ"; 3. Винты; 4. Регулятор напряжения; 5. Сварное соединение; 6. Щеткодержатель; 7. Палец крепления щетки; 8. Выпрямительный блок
Проверка выпрямительного блока

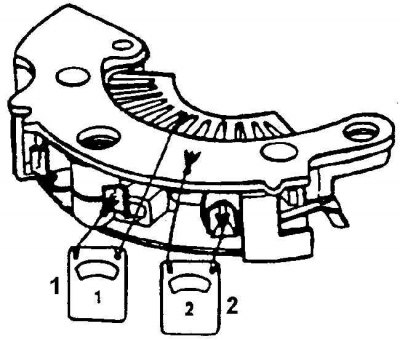

1. Омметр; 2. Омметр
Передний подшипник генератора

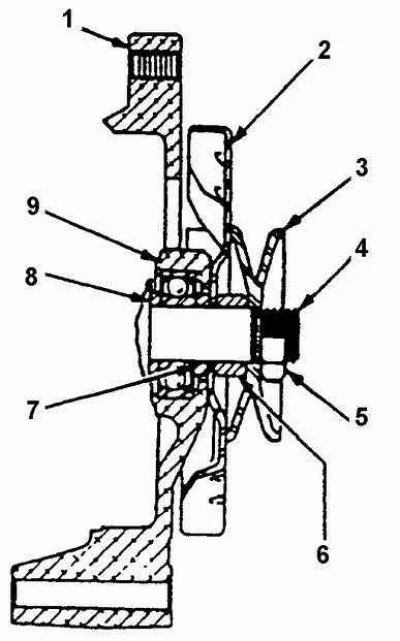

1. Передняя крышка; 2. Вентилятор; 3. Шкив; 4. Вал; 5. Гайка; 6. Распорная втулка; 7. Кольцо; 8. Кольцо; 9. Подшипник в закрытом исполнении
Задний подшипник генератора

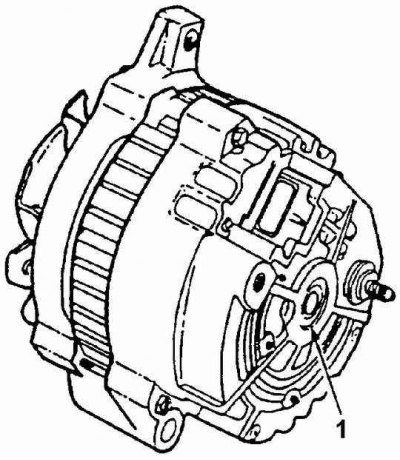

1. Монтажное гнездо подшипника
1. Прочертить по крышкам и статору генератора метку для облегчения последующей сборки генератора.
2. Отвернуть 3 стяжных болта и снять заднюю крышку.
3. Удалить заклепку или штифт и снять крышку контактных колец.
4. Отпаять и снять провода статора с клемм выпрямительного блока. Во избежание повреждения диодов выпрямительного блока следует избегать перегрева проводов и клемм паяльником.
Внимание! Если провода статора приварены к клеммам выпрямительного блока, необходимо отрезать провода.
5. Снять статор.
6. Снять отражательную шайбу из полости задней крышки, удалив 3 штифта.
7. Проверить обмотки статора на замыкание на "массу" с помощью омметра. Заменить статор с неисправными обмотками.
8. Проверить обмотки якоря на замыкание на "массу" с помощью омметра (передняя крышка при этом не снята). При наличии замыкания заменить якорь. Для того чтобы отвернуть гайку вала, необходимо предварительно закрепить вал.
9. Проверить обмотки якоря на короткое замыкание и замыкание на "массу". Сопротивление обмоток должно быть в пределах 1,7–2,3 Ом. В противном случае необходимо заменить якорь.
10. Вывернуть винт и снять щеткодержатель. Проверить состояние щеток. Если щетки годны для дальнейшей эксплуатации, протереть их чистой мягкой тканью и вставить в щеткодержатель.
11. Снять клеммовый вывод, расположенный между регулятором напряжения и выпрямительным блоком и вынуть их из задней крышки генератора.
12. Проверить выпрямительный блок, подсоединив омметр к выводу фазной обмотки статора и воздушному радиатору диодов. Повторить проверку, поменяв местами провода омметра.
Если показания омметра в обоих случаях одинаковы, необходимо заменить выпрямительный блок. Аналогично проверить две оставшиеся диодные цепи выпрямителя.
Внимание! Некоторые типы цифровых омметров не пригодны для проверки диодов. В этом случае требуется проконсультироваться у представителя фирмы-изготовителя по поводу возможности проверки состояния выпрямительного блока.
13. Последовательно проверить три диода, подсоединяя омметр к выводу фазной обмотки и пластине основания. Если при изменении коммутации клемм омметра показания не изменяются, следует заменить выпрямительный блок.
14. При сборке затянуть гайку моментом 54-108 Нм, зафиксировав вал от вращения.
15. Установить новое кольцо в заднюю крышку генератора.
16. Запрессовать до упора и зафиксировать новый подшипник в гнезде задней крышки.
17. Установить щеткодержатель на заднюю крышку и закрепить с помощью изолированного винта. Расположив щеткодержатель так, чтобы щетки были перпендикулярны выпрямительному блоку, зафиксировать щеткодержатель с помощью пальца.
18. Нанести слой герметика на сопрягаемые поверхности выпрямительного блока и задней крышки (для лучшей теплопередачи и охлаждения диодов) и установить на крышку выпрямительный блок. После монтажа щеткодержателя и выпрямительного блока выполнить сварные соединения.
19. Зафиксировать и соединить сваркой регулятор напряжения и выпрямительный блок.
20. Закрепить штифтом новую отражательную шайбу.
21. Установить статор, приварить к выводам фазных обмоток 3 провода выпрямительного блока. Следует избегать возможного перегрева диодов при сварке.
22. Установить и закрепить штифтами наружную крышку.
23. Установить контактные кольца, напрессовав наружное и внутреннее кольца на вал и соединив переднюю крышку со шкивом с якорем.
При напрессовке колец следует обеспечить зазор между наружным кольцом и задней крышкой в пределах 1,9–2,2 мм.
24. Установить 3 стяжных болта и вынуть штифт крепления щетки
