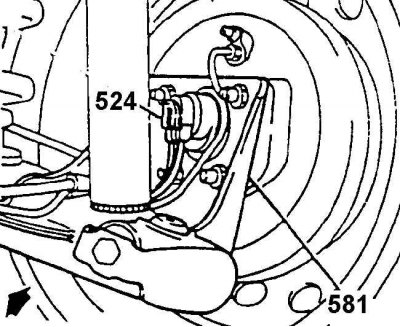

Электрический разъем ДУС заднего колеса
524. Электрический разъем ДУС заднего колеса; 581. Кулак задней подвески

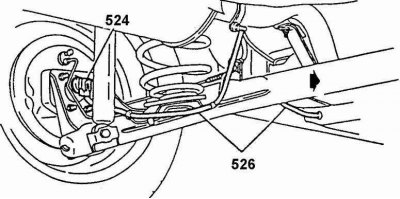

Гибкая проводка ДУС левого заднего колеса
524. Электрический разъем ДУС заднего колеса; 525. Гибкая проводка ДУС левого заднего колеса

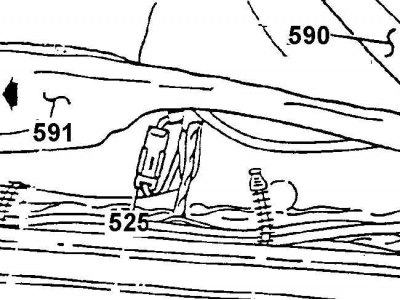

Расположение электрического разъема ДУС левого заднего колеса
525. Электрический разъем гибкой проводки ДУС левого заднего колеса; 590. Подушка заднего сиденья; 591. Напольный коврик
Снять или отсоединить
1. Отрицательный провод аккумуляторной батареи.
2. Вывернуть четыре винта и снять накладку порога. Приподнять напольный коврик для доступа к электрическому разъему гибкой проводки ДУС.
3. Электрический разъем гибкой проводки ДУС заднего колеса, рис. Расположение электрического разъема ДУС левого заднего колеса.
4. Поднять и должным образом закрепить автомобиль.
5. Электрический разъем ДУС заднего колеса, рис. Электрический разъем ДУС заднего колеса.
6. Резиновую втулку гибкой проводки и вытянуть проводку через отверстие кузова, рис. Гибкая проводка ДУС левого заднего колеса.
Установить или присоединить
1. Гибкую проводку ДУС заднего колеса и закрепить резиновую втулку.
2. Электрический разъем ДУС заднего колеса.
3. Опустить автомобиль.
4. Электрический разъем гибкой проводки ДУС.
5. Установить на место накладку порога.
6. Отрицательный провод аккумуляторной батареи.
Левое заднее колесо
Электрический разъем ДУС заднего колеса
524. Электрический разъем ДУС заднего колеса; 581. Кулак задней подвески
Гибкая проводка ДУС левого заднего колеса
524. Электрический разъем ДУС заднего колеса; 525. Гибкая проводка ДУС левого заднего колеса
Расположение электрического разъема ДУС левого заднего колеса
525. Электрический разъем гибкой проводки ДУС левого заднего колеса; 590. Подушка заднего сиденья; 591. Напольный коврик
Снять или отсоединить
1. Отрицательный провод аккумуляторной батареи.
2. Вывернуть четыре винта и снять накладку порога. Приподнять напольный коврик для доступа к электрическому разъему гибкой проводки ДУС.
3. Электрический разъем гибкой проводки ДУС заднего колеса, рис. Расположение электрического разъема ДУС левого заднего колеса.
4. Поднять и должным образом закрепить автомобиль.
5. Электрический разъем ДУС заднего колеса, рис. Электрический разъем ДУС заднего колеса.
6. Резиновую втулку гибкой проводки и вытянуть проводку через отверстие кузова, рис. Гибкая проводка ДУС левого заднего колеса.
Установить или присоединить
1. Гибкую проводку ДУС заднего колеса и закрепить резиновую втулку.
2. Электрический разъем ДУС заднего колеса.
3. Опустить автомобиль.
4. Электрический разъем гибкой проводки ДУС.
5. Установить на место накладку порога.
6. Отрицательный провод аккумуляторной батареи.
Правое заднее колесо
Электрический разъем ДУС заднего колеса
524. Электрический разъем ДУС заднего колеса; 581. Кулак задней подвески

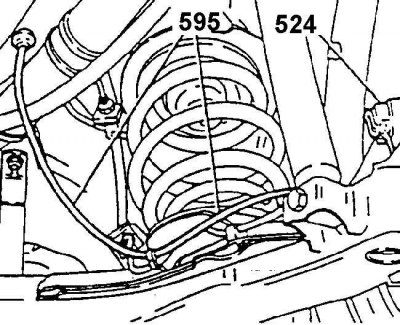

Гибкая проводка ДУС правого заднего колеса
524. Электрический разъем ДУС заднего колеса; 595. Гибкая проводка ДУС правого заднего колеса

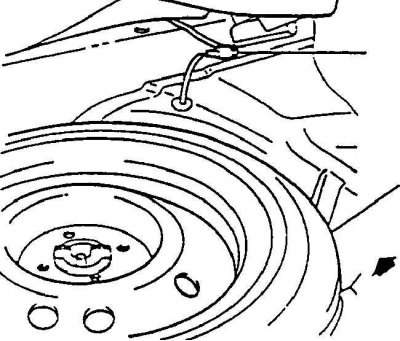

Расположение электрического разъема ДУС правого заднего колеса
592. Напольный коврик багажника; 593. Электрический разъем гибкой проводки ДУС правого заднего колеса; 594. Запасное колесо
Снять или отсоединить
1. Отрицательный провод аккумуляторной батареи.
2. Открыть крышку багажника. Приподнять напольный коврик для доступа к электрическому разъему гибкой проводки ДУС.
3. Электрический разъем гибкой проводки ДУС заднего колеса, рис. Расположение электрического разъема ДУС правого заднего колеса.
4. Поднять и должным образом закрепить автомобиль.
5. Электрический разъем ДУС заднего колеса, рис. Электрический разъем ДУС заднего колеса.
6. Резиновую втулку гибкой проводки и вытянуть проводку через отверстие кузова, рис. Гибкая проводка ДУС правого заднего колеса.
Установить или присоединить
1. Гибкую проводку ДУС заднего колеса и закрепить резиновую втулку.
2. Электрический разъем ДУС заднего колеса.
3. Опустить автомобиль.
4. Электрический разъем гибкой проводки ДУС.
5. Положить на место напольный коврик багажника.
6. Отрицательный провод аккумуляторной батареи.
