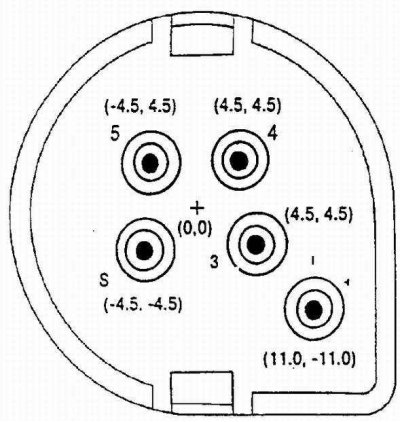

Расположение вакуумных каналов кондиционера воздуха
Заправочная емкость кондиционера
| При зарядке системы хладагентом R-12 | 1000 г ± 50 г |
| При зарядке системы хладагентом R-134a | 730 г ± 20 г |
Панель управления
Наружный кожух отопителя

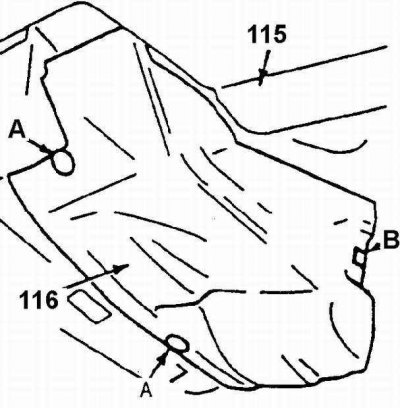

А. Фиксатор; В. Лапка; 115. Перчаточный ящик; 116. Кожух корпуса отопителя
Снять или отсоединить
Демонтаж троса регулятора температуры

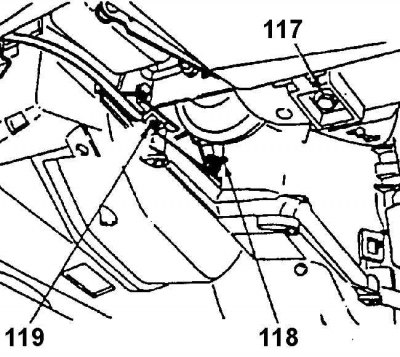

117. Болт крепления перчаточного ящика; 118. Рычаг регулятора температуры; 119. Зажим троса
Смотрите источник на портале (AutoInstruction)
Демонтаж панели управления кондиционером

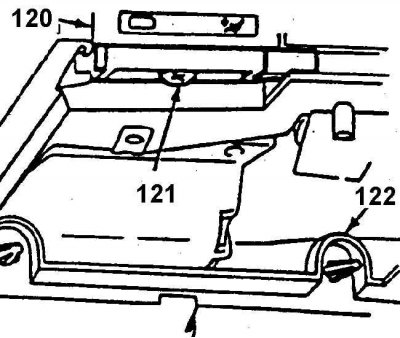

120. Панель управления кондиционером; 121. Винт; 122. Консоль
1. Отрицательный провод аккумуляторной батареи.
2. Кожух рычага переключения коробки передач (с ручным управлением).
3. Полку для мелкого багажа.
4. Пластину переключателя и центральную консоль.
5. Два фиксатора, пружинную лапку и снять кожух 116.
6. Трос регулятора температуры от приводного рычага 118 и кожуха вохдухорас пределителя.
7. Винт 121, расположенный под панелью управления.
8. Электрические и вакуумные соединения и панель 120.
Установить или присоединить
1. Электрические контакты и вакуумные соединения.
2. Панель 120 и винт 121.
3. Трос регулятора температуры к приводному рычагу 118 и кожуху вохдухораспределителя.
4. Кожух 116 отопителя, два фиксатора и лапку.
5. Пластину переключателя и центральную консоль.
6. Полку для мелкого багажа.
7. Кожух рычага переключения коробки передач (с ручным управлением).
8. Отрицательный провод аккумуляторной батареи.
