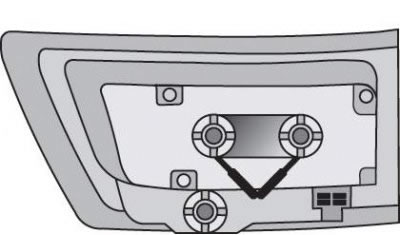

Рис. 1.140. Расположение электрического разъема проводки на крышке багажника
2. Отсоедините электрический разъем проводки (рис. 1.140).
3. Поверните против часовой стрелки патрон с лампой и снимите его.
4. Нажмите на лампу и одновременно поверните ее против часовой стрелки, чтобы вынуть из патрона.
5. Замените лампу на новую.
6. Установите новую лампу на место в обратной последовательности.
7. Расположение ламп.
Сверху на внутренней стороне – лампа противотуманного фонаря.
Сверху на наружной стороне – лампа габаритного фонаря или лампа стоп-сигнала и габаритного фонаря.
Снизу – лампа указателя поворота.
Задние фонари на крышке багажника
Статья перепечатана с ресурса: www.Autoinstruction.ru

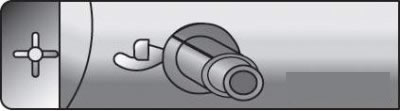

Рис. 1.141. Снятие фонаря с крышки багажника
1. Отверните два винта и снимите фонарь (рис. 1.141).

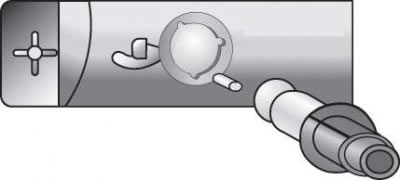

Рис. 1.142. Снятие патрона с лампой с фонаря крышки багажника
2. Поверните патрон с лампой против часовой стрелки и снимите его (рис. 1.142).
3. Нажмите на лампу и одновременно поверните ее против часовой стрелки, чтобы вынуть из патрона.
4. Вставьте в патрон новую лампу и закрепите ее поворотом по часовой стрелке с одновременным нажатием.
5. Установите патрон с лампой в корпус фонаря и закрепите патрон, повернув его по часовой стрелке.
6. Вверните на место два винта.
