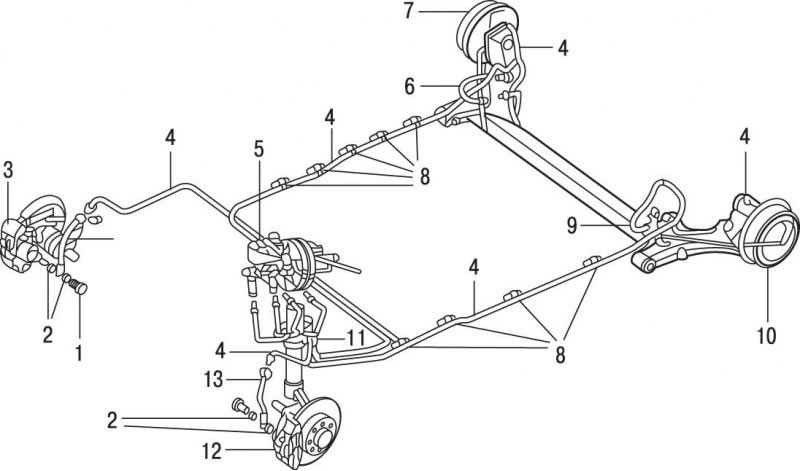

Рис. 12.2. Схема гидравлического привода тормозной системы: 1 – пустотелый перепускной болт; 2 – шайба; 3 – суппорт правого переднего тормоза; 4 – тормозной трубопровод; 5 – главный тормозной цилиндр; 6 – тормозной шланг заднего правого колеса; 7 – тормозной барабан правого заднего тормоза; 8 – монтажные зажимы; 9 – тормозной шланг заднего левого колеса; 10 – тормозной барабан левого заднего тормоза; 11 – стопорная скоба; 12 – суппорт левого переднего тормоза; 13 – тормозной шланг переднего левого колеса; 14 – тормозной шланг переднего колеса
Каждый раз при замене деталей тормозной системы рекомендуется полностью и тщательно промывать гидравлический привод тормозной системы чистой тормозной жидкостью (рис. 12.2). Для промывки гидравлического привода системы требуется примерно 1,2 л тормозной жидкости. Если имеется малейшее подозрение, что в системе находится жидкость несоответствующего типа или тормозная жидкость содержит даже незначительные следы минеральных масел, систему гидравлического привода тормозов необходимо промыть. Все резиновые детали тормозной системы, которые соприкасались с подозреваемой тормозной жидкостью, необходимо заменить.
Замена тормозного трубопровода
Никогда не используйте медные трубопроводы, т.к. медь подвержена усталостному растрескиванию и коррозии, что может привести к отказу тормозов. Используйте стальные трубопроводы с двойной толщиной стенок.
