Снятие
1. Снимите решетку воздухозаборника, как описано в Главе 11.
2. Снимите изолятор и выкрутите гайку, крепящую механизм стеклоочистителя к кузову автомобиля (см. иллюстрации).

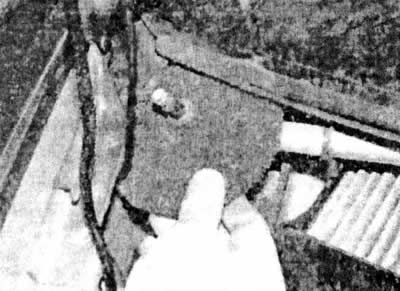

14.2а. Снимите изолятор...

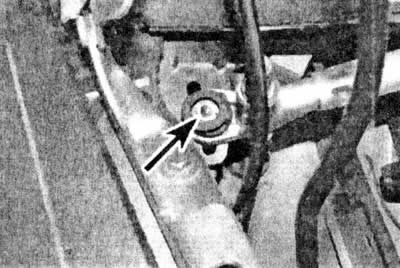

14.2b ...затем выкрутите гайку (отмечена стрелкой), крепящую механизм стеклоочистителя к кузову автомобиля
3. Выкрутите два болта, крепящие механизм стеклоочистителя с другой стороны автомобиля к его кузову (см. иллюстрацию).

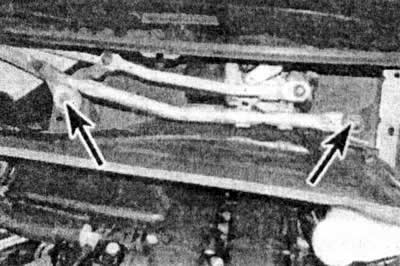

14.3. Выкрутите два болта (отмечены стрелками), крепящие механизм стеклоочистителя
4. Снимите электродвигатель и механизм стеклоочистителя в сборе с панели под ветровым стеклом и отсоедините разъем проводки (см. иллюстрацию).

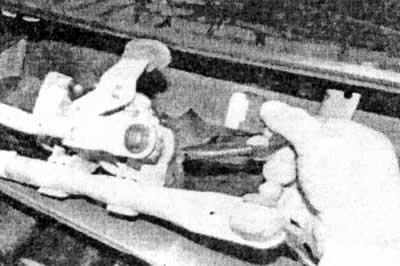

14.4. Снимите электродвигатель и механизм стеклоочистителя в сборе и отсоедините разъем проводки
5. Для разделения двигателя и механизма стеклоочистителя подденьте и снимите тягу механизма с шарнира рычага кривошипа (см. иллюстрацию).

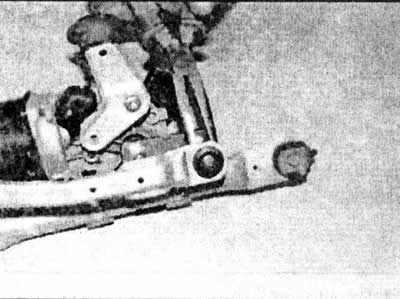

14.5. Подденьте и снимите тягу механизма с шарнира рычага кривошипа
6. Выкрутите два болта и снимите двигатель с крепления механизма стеклоочистителя (см. иллюстрацию).

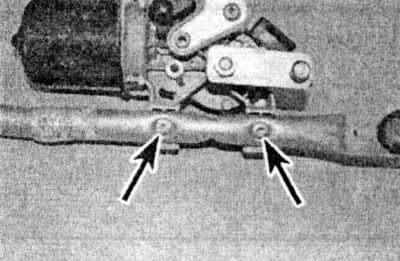

14.6. Выкрутите два болта (отмечены стрелками) и снимите двигатель с крепления механизма стеклоочистителя
Установка
7. Установка производится в обратной последовательности снятия.
