Предупреждения: Подушки безопасности не заменяют ремни безопасности. Более того, при движении автомобиля водитель и передний пассажир обязательно должны быть пристегнуты ремнями, так как в случае дорожно-транспортного происшествия сработавшая подушка безопасности сама может нанести тяжелую травму не пристегнутому ремнем человеку.
Кроме того, ремнями безопасности обязательно должны быть пристегнуты пассажиры на заднем сиденье. При аварии непристегнутый пассажир на заднем сиденье может нанести травмы и серьезные увечья всем пассажирам, находящимся в салоне автомобиля.
В систему SRS входят следующие элементы:

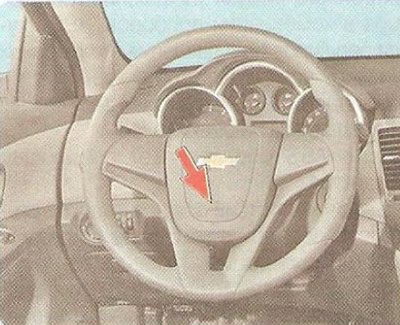

- модуль подушки безопасности водителя, расположенный в накладке ступицы рулевого колеса и состоящий из сложенной оболочки подушки, газогенератора;

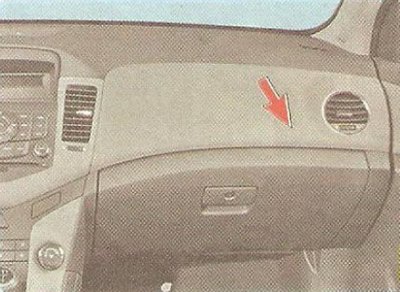

- модуль подушки безопасности переднего пассажира, установленный в панели приборов со стороны пассажира и состоящий из сложенной оболочки подушки и трубчатого газогенератора. Отличается от подушки безопасности водителя формой и большим объемом;

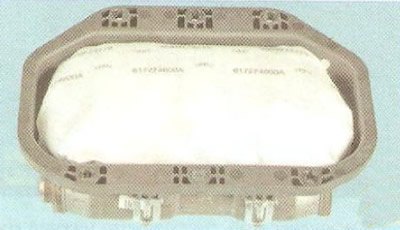

Примечание: Так выглядит модуль подушки безопасности переднего пассажира, снятый с автомобиля.
Источник статьи доступен на портале [autoinstruction.ru]

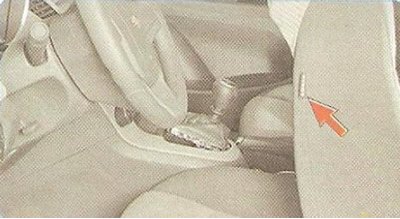

- система боковых подушек безопасности состоит из подушек, установленных в спинках передних сидений. В местах установки подушек нанесены надписи «AIRBAG»;

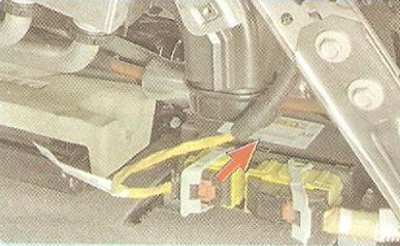

- электронный блок управления (ЭБУ), установленный на тоннеле пола под центральной консолью.
В ЭБУ встроены датчики (акселерометры), измеряющие продольное и поперечное ускорение автомобиля при столкновении. ЭБУ оценивает силу удара, сравнивая значения, которые он получает от датчика лобового удара, датчиков бокового удара и внутренних электронных датчиков, с заданным значением. Если сигнал замедления вследствие лобового или бокового удара превышает заданное значение, ЭБУ инициирует срабатывание преднатяжителей ремней безопасности и развертывание соответствующих подушек безопасности.
Если аккумуляторная батарея автомобиля повредилась во время аварии, электрическая цепь удерживания напряжения в ЭБУ все еще будет способна активировать подушки безопасности в течение некоторого времени с момента удара;

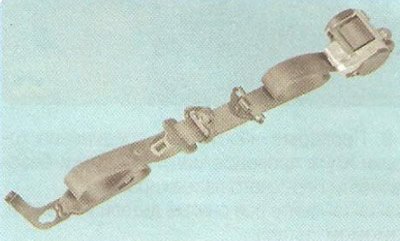

- преднатяжители передних ремней безопасности (вмонтированы в инерционные катушки передних ремней) с ограничителями усилия их натяжения.
Преднатяжители обеспечивают своевременное реагирование на аварийное замедление автомобиля, притягивая водителя и пассажиров к спинкам сидений, исключают дальнейшее перемещение их вперед по инерции и получение травм от сработавшей подушки безопасности;
Примечание: Механизм преднатяжителя ремня безопасности всегда приводится в действие раньше, чем подушка безопасности.
- подголовники, установленные на спинках сидений водителя и переднего пассажира автомобилей всех комплектаций и на спинке заднего сиденья. Подголовники предотвращают повреждение шейных позвонков людей, сидящих в автомобиле, при сильном ударе сзади и при срабатывании подушек безопасности.
Подголовники передних и задних сидений можно регулировать по высоте нажатием на фиксатор и перемещением подголовника вверх или вниз на требуемую высоту (см. «Регулировка положения передних сидений»);
Примечание: Оптимальным считается такое положение подголовника, при котором его верхняя кромка расположена на одном уровне с верхней частью головы.
Для людей очень высокого роста поднимите подголовник в крайнее верхнее положение, для людей очень низкого роста опустите подголовник в крайнее нижнее положение.
- сигнальная лампа неисправности подушек безопасности (см. «Комбинация приборов»). Если ЭБУ обнаруживает неисправность в системе, сигнальная лампа загорается.
Предупреждение! При загорании лампы немедленно обратитесь в автосервис. Помимо возможного отказа в аварийной ситуации, подушка безопасности может неожиданно сработать во время движения, что приведет к тяжелым последствиям.
