Внимание: Все зажимы и хомуты, которые при снятии крышки головки блока цилиндров будут повреждены или разрезаны, при установке крышки головки блока цилиндров необходимо заменить на новые.
Снятие

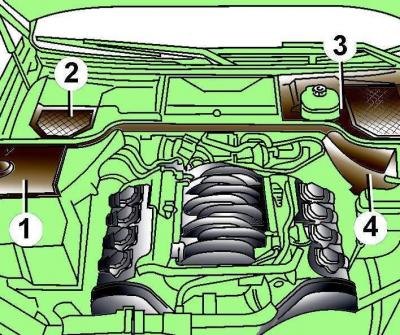

Рис. 3.1–7. Расположение защитных кожухов (1–4) в задней части моторного отсека
Отверните четыре винта и снимите кожух двигателя (рис. 3.1–7).

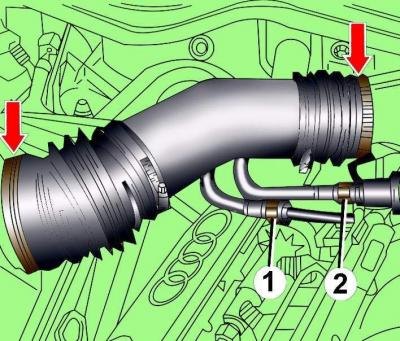

Рис. 3.1–42. Расположение хомутов крепления воздушного патрубка расходомера воздуха и всасывающего трубопровода: 1 – трубопровод подачи топлива; 2 – шланг подачи топлива
Ослабьте хомуты и снимите воздушный патрубок, соединяющий расходомер воздуха и всасывающий трубопровод (см. рис. 3.1–42).
Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.
Отсоедините тросик и отведите его в сторону.

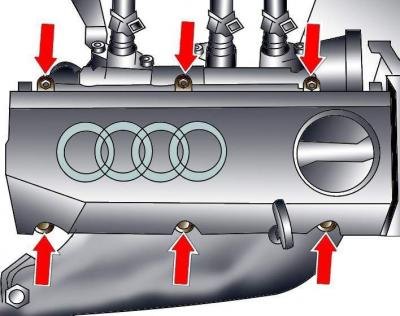

Рис. 3.1–83. Расположение болтов крепления правой крышки головки блока цилиндров
Отверните болты крепления (рис. 3.1–83) и снимите крышку головки блока цилиндров.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
При необходимости замените прокладку крышки головки блока цилиндров.
При установке крышки нанесите на опорные поверхности крайних крышек распределительного вала тонкий слой герметика D 454 300 А, при этом не заблокируйте отверстие для подачи масла.
Перед установкой прокладки распылите на обе ее стороны кремниевую смазку D 007 000 A2.
Болты крепления крышки головки блока цилиндров затягивайте постепенно по диагонали.
