Снятие
Снимите подушку заднего сиденья.
На автомобилях с боковой подушкой безопасности перед отсоединением аккумуляторной батареи выясните, есть ли у вас код включения радиоприемника.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Перед отсоединением воспламенителя и демонтажем электропроводки снимите статическое электричество.

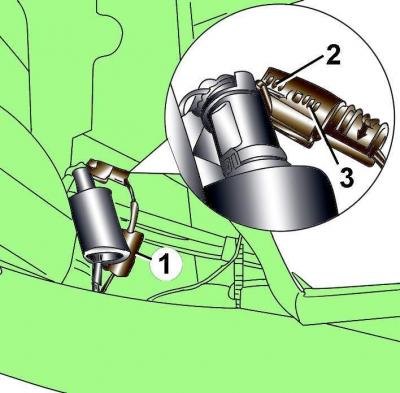

Рис. 16–73. Расположение соединителя трубопровода (1) подачи пены и защелки (2) электрического разъема (3) боковой подушки безопасности
Потянув, отсоедините трубопровод подачи пены 1 от соединителей на левой и правой задних стойках (рис. 16–73).
Нажмите защелку 2 и отсоедините электрический разъем 3 боковой подушки безопасности.
Подсоедините электрический разъем подушки безопасности к адаптеру VAS 5068 с левой и правой стороны.
Подсоедините соответствующий разъем адаптера VAS 5068 к любому разъему сиденья – теперь провода подушки безопасности соединены с «массой».
На автомобилях с центральным задним подголовником, отклоните его назад, откройте подлокотник и чехол для длинномерного багажа.

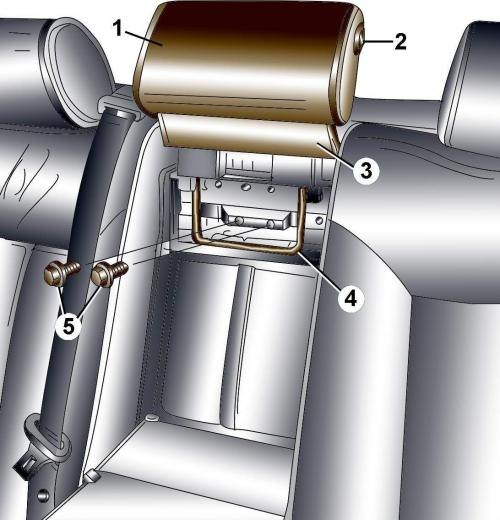

Рис. 16–74. Элементы крепления центрального заднего подголовника: 1 – подголовник; 2 – кнопка; 3 – штора; 4 – основание; 5 – болты, 8 Н·м
Освободите штору 3 (рис. 16–74) на роликах из основания 4.
Вывинтите болты 5, нажмите кнопку 2 в торце подголовника и снимите центральный подголовник 1.

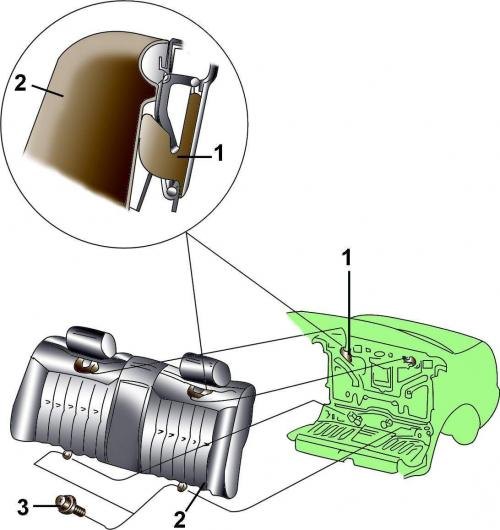

Рис. 16–75. Элементы крепления спинки заднего сиденья: 1 – держатель; 2 – спинка заднего сиденья; 3 – болт, 8 Н·м
Вывинтите болты 3 (рис. 16–75) нижнего крепления спинки заднего сиденья 2.
Поднимите спинку заднего сиденья вверх, освободив ее из держателей 1, и отсоедините от спинки электрические разъемы.
Установка
Установка проводится в последовательности, обратной снятию.
Затяните болты крепления спинки заднего сиденья моментом 8 Н·м.
В автомобилях с боковой подушкой безопасности при подсоединении аккумуляторной батареи не должны находиться люди.
Источник статьи размещён на портале autoinstruction.ru
Подсоедините к аккумуляторной батарее провод «массы».
