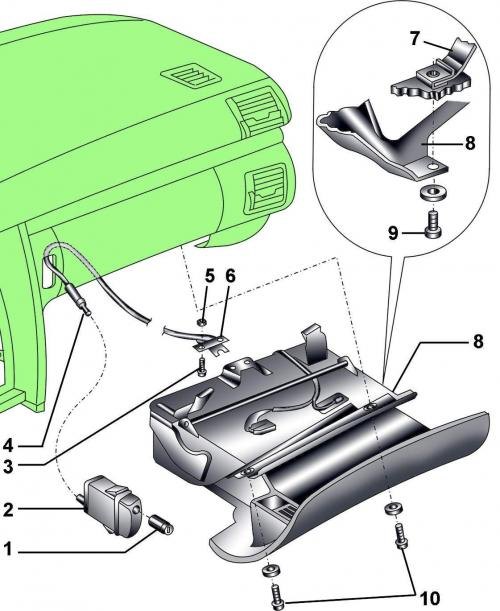

Рис. 16–38. Вещевой ящик: 1 – цилиндр замка вещевого ящика; 2 – запорный механизм; 3 – болт; 4 – трос замка вещевого ящика; 5 – самоконтрящаяся гайка; 6 – замок вещевого ящика; 7 – кронштейн; 8 – вещевой ящик; 9, 10 – болты, 2,5 Н·м
Вещевой ящик с замком показан на рис. 16–38.
Снятие
Откройте вещевой ящик.

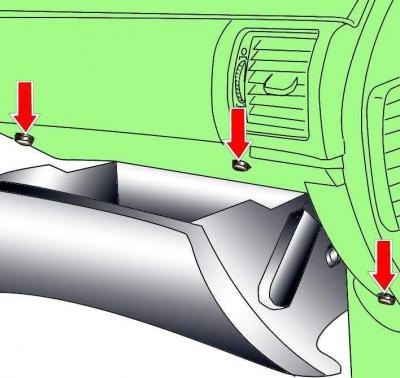

Рис. 16–39. Расположение винтов крепления вещевого ящика
Отверните винты крепления вещевого ящика (рис. 16–39).
Переместите вещевой ящик назад из направляющих.
Отсоедините электрические разъемы и положите ящик в углубление для ног пассажира.

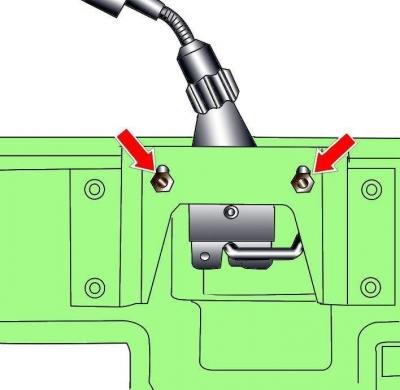

Рис. 16–40. Расположение гаек крепления замка вещевого ящика
Отвинтите гайки и снимите замок вещевого ящика (рис. 16–40).
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Если вещевой ящик не закрывается или расположен с зазором, отрегулируйте замок, перемещая его в отверстиях увеличенного диаметра.
