Внимание: Запрещается открывать контур хладагента системы кондиционирования воздуха. Не допускайте контакта хладагента с кожей.
Компрессор кондиционера вместе с кронштейном можно снимать и устанавливать, не открывая контур хладагента. При проведении ремонтных работ компрессор кондиционера можно снимать и подвешивать в моторном отсеке, не отсоединяя от него шланги.
Мелом, маркером или краской отметьте направление вращения поликлинового ремня. Если при установке поликлиновой ремень будет вращаться в другую сторону, это приведет к его разрушению.
Шестицилиндровые бензиновые двигатели
Снятие
На шестицилиндровых бензиновых двигателях используются различные поликлиновые ремни для привода компрессора кондиционера Zexel или Denso.
Для защиты уплотнительных колец от воздействия высокой температуры в выпускном коллекторе необходимо устанавливать термозащитные экраны на трубах системы кондиционирования воздуха.
Освободите фиксаторы и снимите нижний брызговик моторного отсека.
Снимите масляный фильтр.
Ослабьте натяжение поликлинового ремня и снимите его со шкива компрессора кондиционера.
Извлеките электрические провода компрессора кондиционера из креплений.

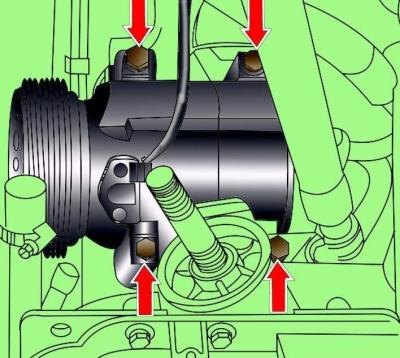

Рис. 17–20. Расположение болтов крепления кронштейна компрессора кондиционера
Отверните четыре болта крепления кронштейна компрессора кондиционера (рис. 17–20).
Переместите компрессор кондиционера вместе с присоединенными к нему проводами и трубками в сторону и мягкой проволокой закрепите его на кузове.
Компрессоры Zexel и Denso показаны на

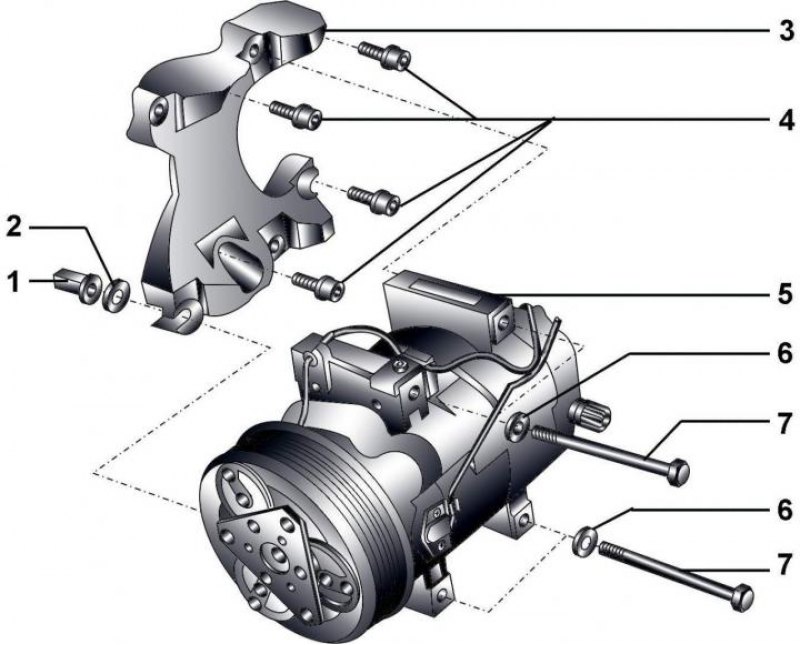

Рис. 17–21. Компрессор кондиционера Zexel: 1 – гайка; 2 – шайба; 3 – кронштейн компрессора кондиционера; 4, 7 – болты, 25 Н·м; 5 – компрессор с магнитным сцеплением; 6 – шайба

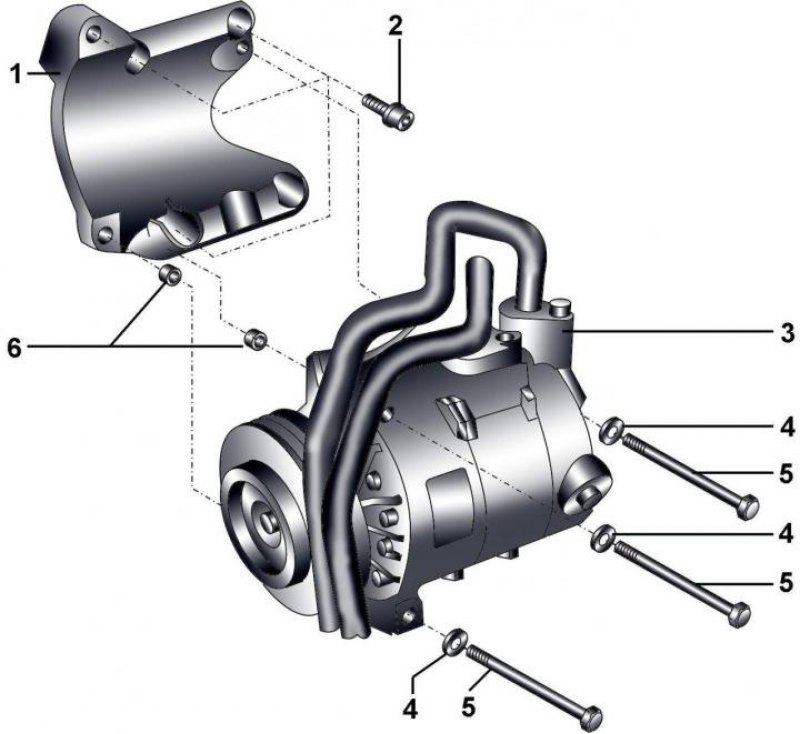

Рис. 17–22. Компрессор кондиционера Denso: 1– кронштейн компрессора; 2, 5 – болты, 25 Н·м; 3 – компрессор с магнитным сцеплением; 4 – шайба; 6 – центрирующие втулки
Установка
Установка проводится в последовательности, обратной снятию.
Шестицилиндровые дизельные двигатели
Снятие
Ослабьте натяжение поликлинового ремня и снимите его со шкива компрессора кондиционера.
Извлеките электрические провода компрессора кондиционера из креплений.

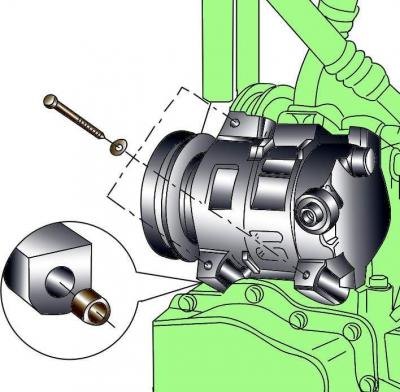

Рис. 17–23. Расположение болтов крепления кронштейна компрессора кондиционера на шестицилиндровых дизельных двигателях
Отвинтите четыре болта крепления кронштейна компрессора кондиционера (рис. 17–23).
Переместите компрессор кондиционера вместе с присоединенными к нему проводами и трубками в сторону и мягкой проволокой закрепите его на кузове.
Установка
Установка проводится в последовательности, обратной снятию.
При установке компрессора кондиционера проверьте, чтобы центрирующие втулки находились на месте.
Затяните болты крепления кронштейна компрессора кондиционера моментом 20 Н·м.
Восьмицилиндровые двигатели
Снятие
Отверните винты и снимите нижний брызговик моторного отсека.
Компрессор Zexel
Ослабьте натяжение поликлинового ремня и снимите его со шкива компрессора кондиционера.
Извлеките электрические провода компрессора кондиционера из креплений.

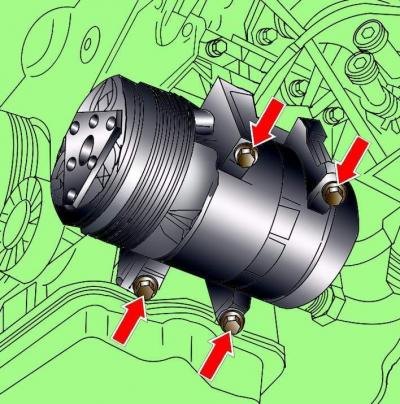

Рис. 17–24. Расположение болтов крепления компрессора кондиционера
Отверните болты крепления компрессора кондиционера и переместите компрессор в сторону, не отсоединяя от него трубопроводов (рис. 17–24).
Сохраните направляющие втулки компрессора кондиционера.
Отвинтите болты и снимите кронштейн компрессора кондиционера и насоса усилителя рулевого управления.
Установка
Установка проводится в последовательности, обратной снятию.
При установке компрессора кондиционера проверьте, чтобы центрирующие втулки находились на месте.
Затяните болты крепления кронштейна компрессора кондиционера моментом 25 Н·м.
