В двигателях с нижним расположением клапанов применяются тарельчатые толкатели со сферической опорной поверхностью. Кулачок 10 (см. рис. 4.1, а) распределительного вала касается опорной части толкателя сбоку от оси стержня и имеет небольшую конусность. Благодаря такому устройству толкателя и кулачка толкатель вращается во время вращения распределительного вала, что обеспечивает равномерный износ опорной поверхности. Для регулировки тепловых зазоров в стержень толкателя 9 ввернут регулировочный болт 7 с контргайкой 8.
У двигателей с верхним расположением клапанов и нижним расположением распределительных валов (см. рис. 4.1, б) толкатели выполнены в виде пустотелого поршня, внутрь которого входит штанга. Нижний конец штанги смазывается маслом, стекающим по штанге. В толкателе имеется отверстие, через которое вытекающее масло смазывает направляющие втулки и кулачки распределительного вала. Таких отверстий может быть два. Торец толкателя, контактирующий с кулачком, наплавлен отбеленным чугуном, сами толкатели стальные. Для равномерного износа опорная часть толкателя делается сферической, а кулачок имеет конусность, что приводит к вращению толкателя во время работы двигателя.
Рычажные подвесные толкатели применяют на двигателях дизелей. В приливах толкателя установлена ось ролика, на которой в игольчатом подшипнике вращается ролик 2. Ролик при работе двигателя катится по поверхности кулачка распределительного вала. У этих толкателей трение скольжения заменено на трение качения, что способствует уменьшению износа толкателя и поверхности кулачка вала (рис. 4.4).

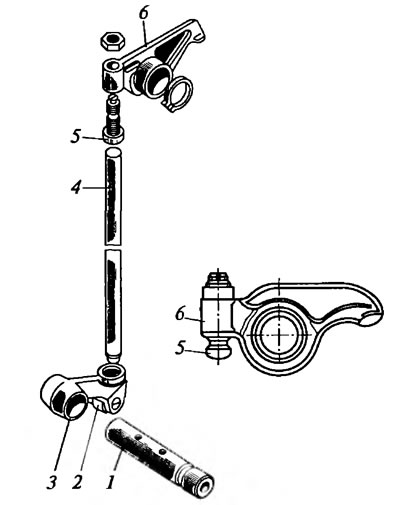

Рис. 4.4. Детали привода клапанов дизелей: 1 - ось; 2 - ролик; 3 - толкатель; 4 - штанга; 5 - регулировочный винт; 6 - коромысло
При верхнем расположении клапанов и распределительного вала (двигатели автомобилей ВАЗ-2110, -2111, -1111 и -11113) толкатели 3 имеют форму стакана, в перевернутом виде надетого на клапан 2 (рис. 4.5). В наружном днище толкателя выполнено кольцевое углубление для укладки регулировочных шайб б, подбором толщины которых регулируется тепловой зазор А между толкателем и кулачком распределительного вала 5.
(Материал заимствован у портала: AutoInstruction)

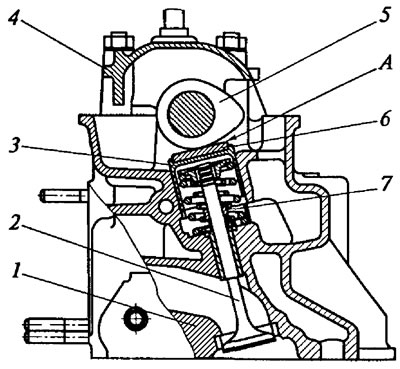

Рис. 4.5. Механизм привода клапанов при верхнем расположении клапанов и распределительного вала: 1 - головка цилиндров; 2 - клапан; 3 - толкатель; 4 - корпус подшипников распределительного вала; 5 - распределительный вал; 6 - регулировочная шайба; 7 - маслоотражательный колпачок; А - зазор между кулачком и регулировочной шайбой
На двигателях ЗМЗ-4061 и -4063 автомобилей «ГАЗель» и на двигателях автомобилей ВАЗ-2112 применены гидротолкатели. Эти двигатели имеют распределительные валы для впускных и выпускных клапанов. Каждый цилиндр имеет по два впускных и два выпускных клапана. Над каждым клапаном располагаются гидротолкатели. Гидротолкатели стальные, выполнены в виде цилиндрического стакана с плунжерной парой и шариковым обратным клапаном. На наружной поверхности стакана имеются кольцевая канавка и отверстие для подвода масла внутрь толкателя из магистрали головки блока цилиндров. Наружная поверхность и торец толкателя нитроцементированы. Толкатели устанавливаются в отверстиях головки блока цилиндров. Гидравлические толкатели исключают необходимость регулировки зазора между толкателями и клапанами.
