К группе подвижных деталей кривошипно-шатунного механизма относят коленчатый вал с подшипниками (вкладышами), шатуны с подшипниками (вкладыши для нижних головок и втулки для верхних головок), поршни, поршневые кольца, поршневые пальцы (устанавливаются на всех моделях двигателей) и маховик. Обе группы имеют крепежные детали.

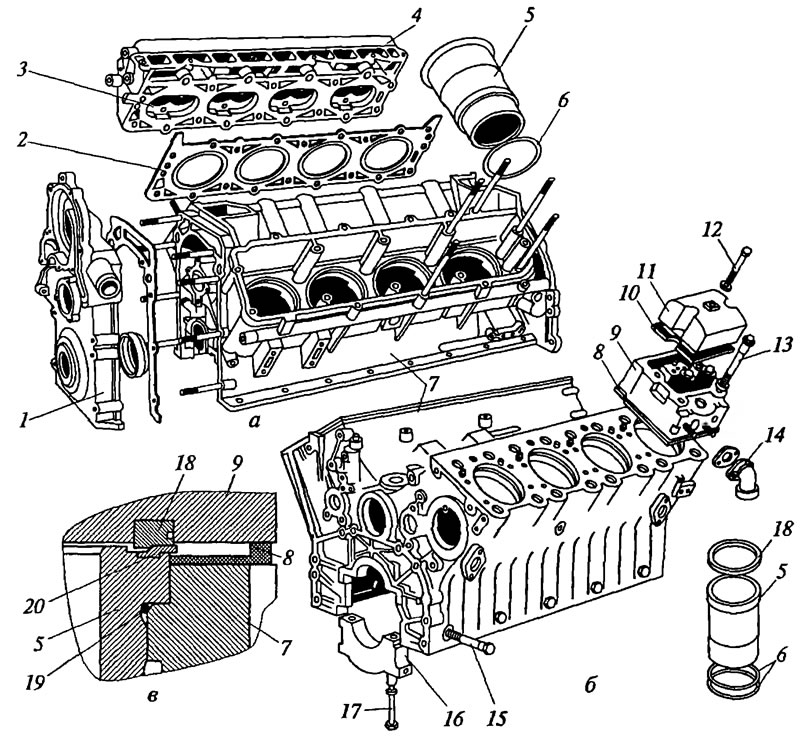

Рис. 3.1. Детали кривошипно-шатунного механизма: а - V-образного карбюраторного двигателя; б - V-образного дизеля; в - соединение головки цилиндра, гильзы, головки и блока цилиндров дизеля КамАЗ-740: 1 - крышка блока распределительных зубчатых колес; 2 - прокладка головки блока цилиндров; 3 - камера сгорания; 4 - головка блока цилиндров; 5 - гильза цилиндра; 6, 19 - уплотнительные кольца; 7 - блок цилиндров; 8 - резиновая прокладка; 9 - головка цилиндра; 10 - прокладка крышки; 11 - крышка головки цилиндра; 12, 13 - болты крепления крышки и головки цилиндра; 14 - патрубок выпускного коллектора; 15 - болт-стяжка; 16 - крышка коренного подшипника; 17 - болт крепления крышки коренного подшипника; 18 - стальное опорное кольцо; 20 - стальная прокладка головки цилиндра
