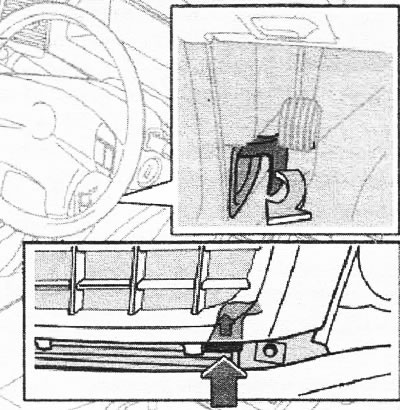

Открытие капота
Потяните за ручку отпирания в глубине слева под приборной панелью. Вы услышите, как откроется замок. Вставьте руку справа под передний край капота (ниже решетки). Отожмите ручку фиксатора. Отпустите рукоятку и откройте капот.

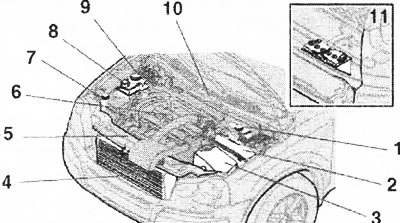

Моторный отсек
- 1. Бачок для жидкости тормозов и сцепления
- 2. Реле и предохранители
- 3. Воздушный фильтр. (Крышка в различных исполнениях в зависимости от варианта двигателя)
- 4. Радиатор
- 5. Масломерный щуп, двигатель
- 6. Горловина для заливки масла, масло для двигателя
- 7. Бачок для жидкости стеклоомывателя
- 8. Бачок с жидкостью сервоусилителя рулевого управления
- 9. Расширительный бачок, система охлаждения
- 10. Табличка с номером шасси
- 11. Аккумулятор (в багажнике)
Дизель
Прекращение подачи топлива
После остановки подачи топлива не нужно предпринимать никаких специальных мер. Топливная система осуществляет прокачку автоматически, если зажигание находится в положении II в течение прим. 60 секунд до попытки запуска.
Слив конденсата из топливного фильтра
Во избежание перебоев в работе двигателя, в топливном фильтре осуществляется отделение конденсата от топлива. Необходимо сливать конденсат из топливного фильтра с периодичностью, указанной в Сервисной и гарантийной книжке, либо в тех случаях, когда предполагается, что топливо может быть загрязнено.

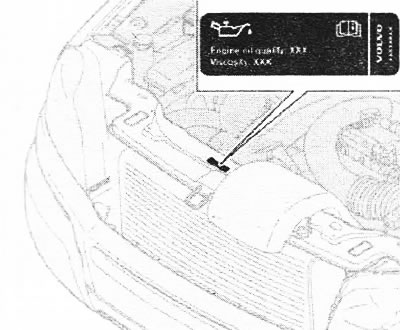

Наклейка в двигательном отсеке с указанием марки масла
Используйте масло только указанного качества, см. наклейку в двигательном отсеке. Проверяйте часто уровень и регулярно заменяйте масло. Использование масла более низкого качества или эксплуатация автомобиля с пониженным уровнем масла наносит вред двигателю. Разрешается использовать масла более высокого по сравнению с указанным качества. При эксплуатации в неблагоприятных условиях Volvo рекомендует использовать масло более высокого качества по сравнению с указанным на наклейке.
Проверка масла в двигателе и масляного фильтра
Volvo рекомендует маслопродукты Castrol. Замену проводите согласно интервалам, указанным в Книжке по гарантии и сервису. Volvo использует различные системы предупреждения о низком уровне масла или низком давлении масла. В некоторых вариантах, где установлен датчик давления масла, используется лампа давления масла. В других вариантах, где установлен датчик уровня масла, водитель получает информацию в виде предупреждающего символа в центре прибора и текстов на дисплее. На некоторых моделях установлены оба датчика. Важно проверять уровень масла в новом автомобиле до первой плановой замены масла. Необходимые данные о показаниях спидометра приведены в Сервисной и гарантийной книжке. Volvo рекомендует проверять уровень масла через каждые 2500 км пробега. Наиболее точные результаты дает измерение уровня масла на холодном двигателе перед пуском. Некорректные результаты дает измерение уровня масла сразу после выключения двигателя. Масломерный щуп показывает слишком низкий уровень масла, так как масло не успевает стечь вниз в поддон.
Уровень масла должен находиться в интервале между отметками на масломерном щупе.
Проверка уровня масла на холодном двигателе
Протрите масломерный щуп перед проведением проверки. Проверьте уровень масла масломерным щупом. Уровень должен находиться между отметками MIN и МАХ. Если уровень близок к отметке MIN, для начала можно долить 0,5 литра масла. Долейте столько масла, чтобы его уровень на масломерном щупе находился ближе к отметке МАХ, чем MIN.
Проверка уровня масла на прогретом двигателе
Остановите автомобиль на ровной горизонтальной поверхности, выключите двигатель и подождите 10-15 минут, чтобы масло стекло в поддон картера. Протрите масломерный щуп перед проведением проверки. Проверьте уровень масла масломерным щупом. Уровень должен находиться между отметками MIN и МАХ. Если уровень близок к отметке MIN, для начала можно долить 0,5 литра масла. Долейте столько масла, чтобы его уровень на масломерном щупе находился ближе к отметке МАХ, чем MIN. Никогда не превышайте уровень МАХ. Расход масла может увеличиться, если в двигатель заливается слишком много масла.
Омывающая жидкость, заправка

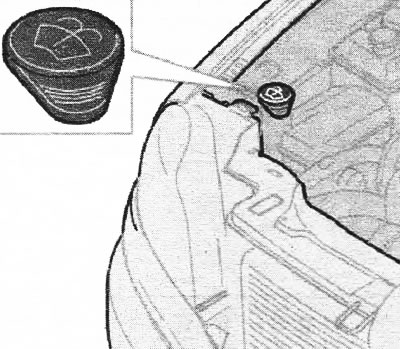

Местоположение бачка омывающей жидкости. Омыватели ветрового стекла и фар имеют общий бачок. Используйте зимой незамерзающий стеклоомыватель, чтобы он не замерзал в насосе, бачке и шлангах.

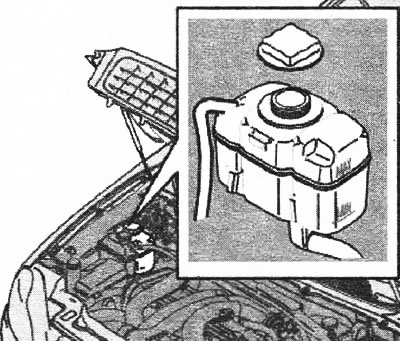

Охлаждающая жидкость, проверка уровня и заправка
При заправке следуйте инструкциям на упаковке. Для определенной погоды важно выбрать правильное соотношение между количеством охлаждающей жидкости и воды. Никогда не добавляйте только воду. Стойкость к замерзанию снижается, как при недостаточном, так и избыточном количестве охлаждающей жидкости в смеси. Очень важно, чтобы использовалась охлаждающая жидкость с антикоррозионной добавкой согласно рекомендациям Volvo. В новый автомобиль залита жидкость, не замерзающая при температурах прим, до -35°C. Регулярно проверяйте охлаждающую жидкость. Уровень должен находиться между отметками MIN и МАХ расширительного бачка. Если система не заправлена надлежащим образом, локально может создаваться высокая температура, вызывая опасность повреждений (трещин) в головке блока цилиндров. Долейте жидкость, если уровень понизился до отметки MIN.
Предостережение: Охлаждающая жидкость может быть очень горячей. В случае необходимости доливки охлаждающей жидкости, когда двигатель прогрет до рабочей температуры, отворачивайте крышку расширительного бачка очень медленно, чтобы стравить избыточное давление. Двигатель должен работать только с заполненной системой охлаждения. Перегрев двигателя может привести к повреждению (трещинообразованию) головки цилиндров.

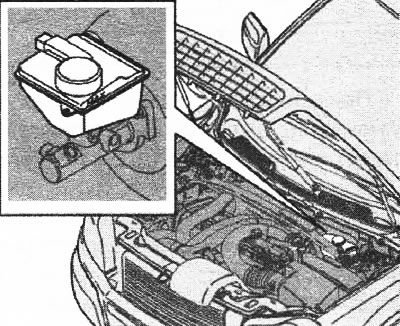

Жидкость тормозов и сцепления, проверка уровня и заправка
Жидкость сцепления и тормозов заливается в общий бачок. Уровень должен находиться между отметками MIN и МАХ. Регулярно проверяйте уровень. Заменяйте тормозную жидкость один раз в два года или во время каждого второго планового техобслуживания. Если автомобиль эксплуатируется при частых и резких торможениях, например, в гористой местности, или во влажном тропическом климате, необходимо заменять тормозную жидкость раз в год. Если уровень тормозной жидкости находится ниже отметки MIN в бачке тормозной жидкости, то дальнейшее движение автомобиля разрешается только после заправки тормозной жидкости.

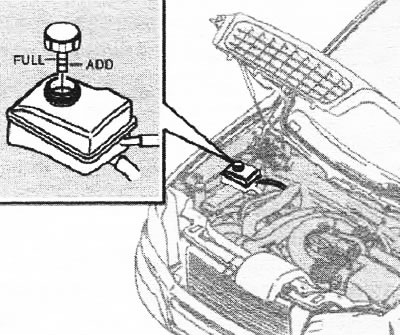

Жидкость усилителя руля, проверка уровня и заправка
Проверяйте уровень при каждом техобслуживании. Смены масла не требуется. Уровень должен находиться между метками ADD и FULL.

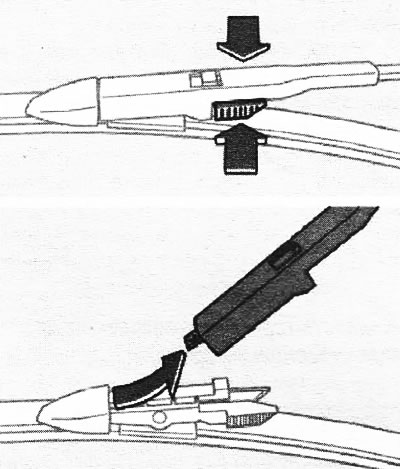

Замена щеток стеклоочистителей
Отведите рычаг стеклоочистителя и удерживайте щетку. Щетки стеклоочистителей имеют разную длину. Щетка со стороны водителя длиннее другой. Нажмите на рифленую замковую пружину щетки, одновременно снимая ее вверх в продолжении рычага. Установите новую щетку в обратном порядке и проверьте надежность ее крепления.

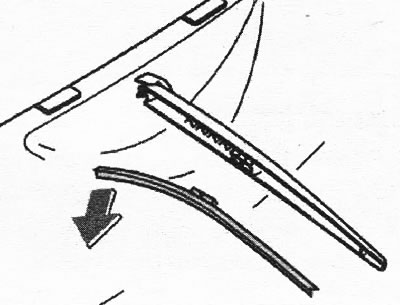

Замена щеток стеклоочистителей, заднее стекло
Откиньте рычаг стеклоочистителя назад. Снимите щетку стеклоочистителя, потянув ее вверх/наружу (см. рисунок) в сторону двери задка. Нажатием закрепите новую щетку. Проверьте, чтобы щетки были надежно закреплены.

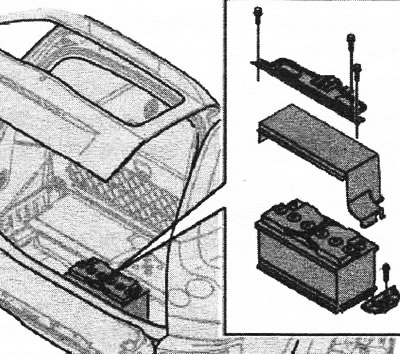

Снятие аккумуляторной батареи
Выключите зажигание и выньте ключ. Снимите консоль и защитную крышку аккумулятора. Подождите 5 минут, прежде чем касаться каких-либо электрических выводов (за это время информация о состоянии системы электрооборудования успевает записаться в различные блоки управления). Сначала отсоедините отрицательный кабель. Затем отсоедините положительный кабель и дренажный шланг гремучего газа.

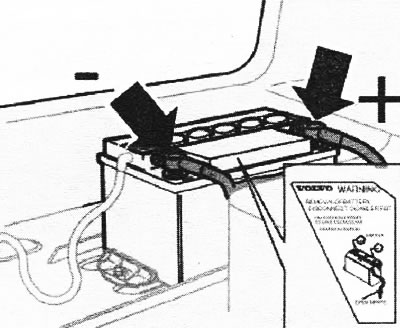

Установка аккумуляторной батареи на место
Установите аккумулятор на место. Подсоедините положительный провод. Подсоедините отрицательный провод. Удостоверьтесь в том, что дренажный шланг правильным образом подсоединен к аккумулятору и выпускному отверстию в кузове автомобиля. Установите на место защитную крышку и консоль.
