Предохранители — расположение и обозначение Volvo XC90 I
Главная
Вольво
ХС90
2002-2015
Электрооборудование
Электрические схемы
0

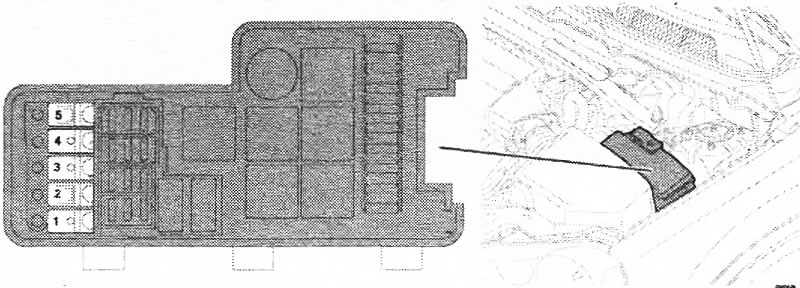

Моторное отделение 11А/1-5

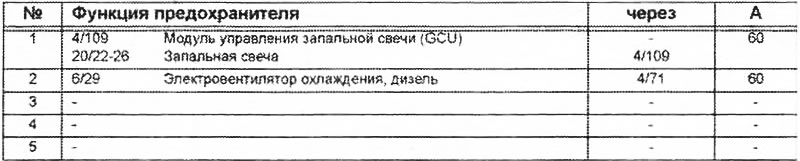

11А Предохранители в моторном отделении

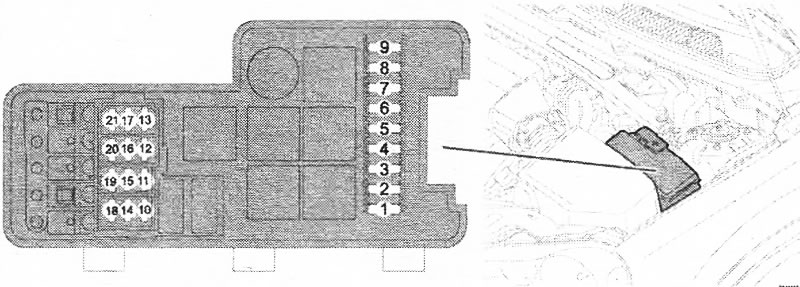

Моторное отделение 11В/1-11

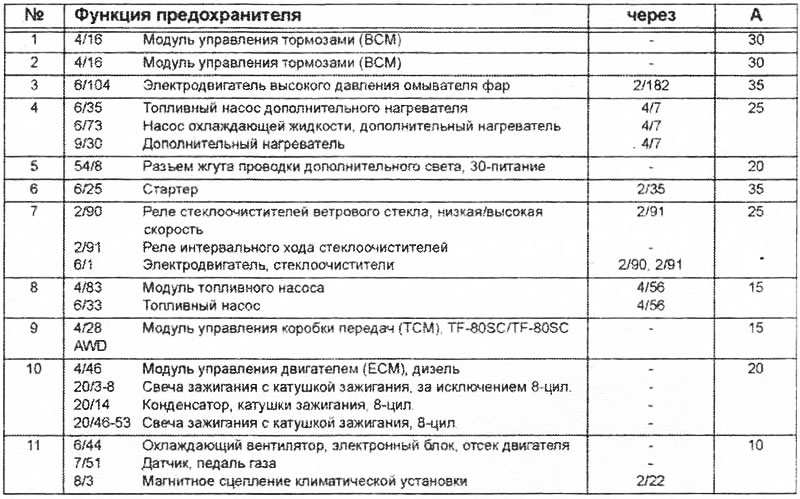

11В Предохранители в отсеке двигателя
Моторное отделение 11В/12-14
11В Предохранители в отсеке двигателя
Моторное отделение 11B/15
11В Предохранители в отсеке двигателя

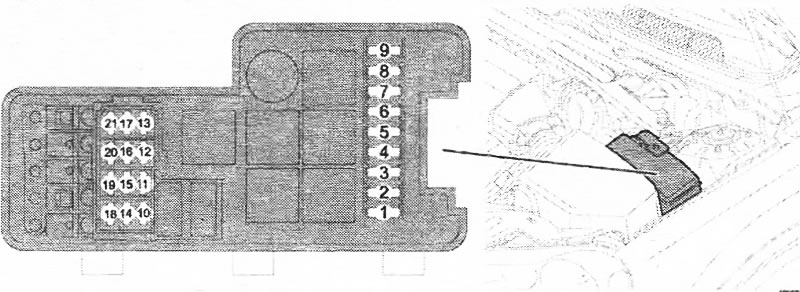

Моторное отделение 11В/16-21

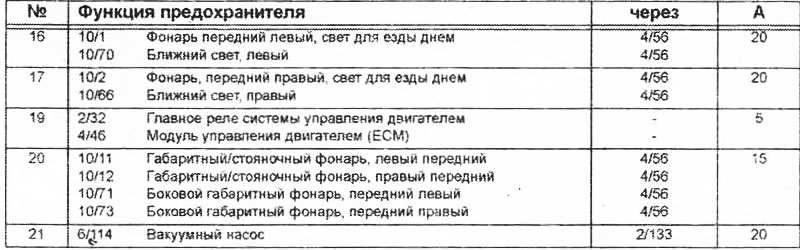

11В Предохранители в отсеке двигателя
Салон 11С/1-4

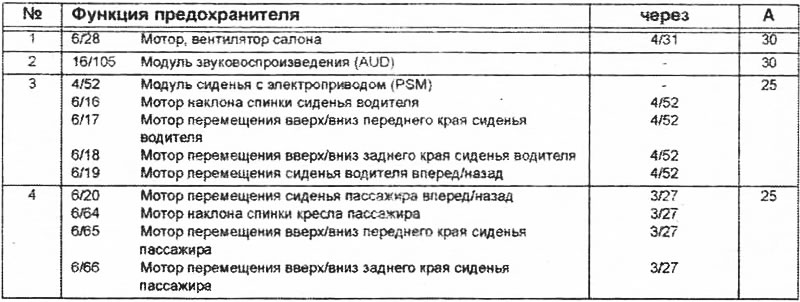

11С Предохранители в салоне

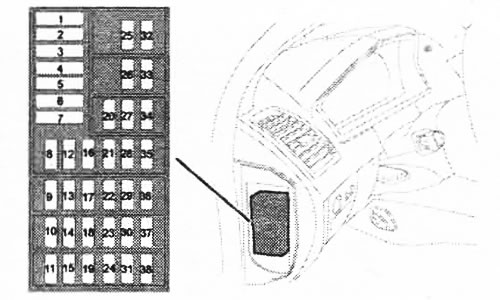

Салон 11С/5-7
11С Предохранители в салоне

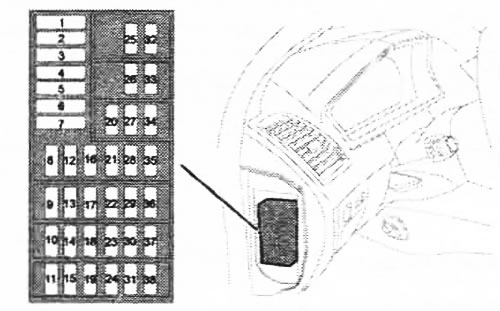

Салон 11С/8-10
11С Предохранители в салоне

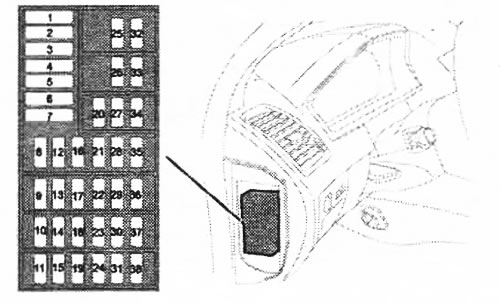

Салон 11С/11-14
11С Предохранители в салоне
Салон 110/1-2
110/1-2 Предохранители в дополнительном держателе в салоне

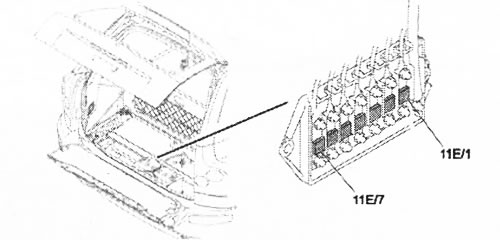

Багажник 11Е/1-7
11Е Предохранители у аккумулятора
Багажник 11U1

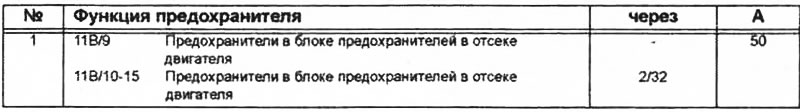

11L Предохранитель дизель
Багажник 110/6-12
110 Предохранители в дополнительном держателе предохранителей в багажнике

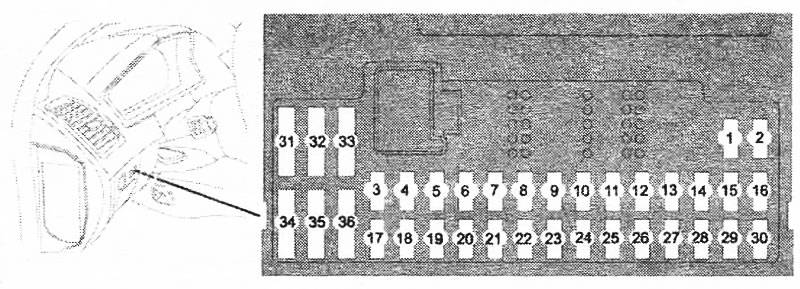

Центральный электронный модуль (СЕМ) F1-F11
4/56 Центральный электронный модуль (СЕМ)

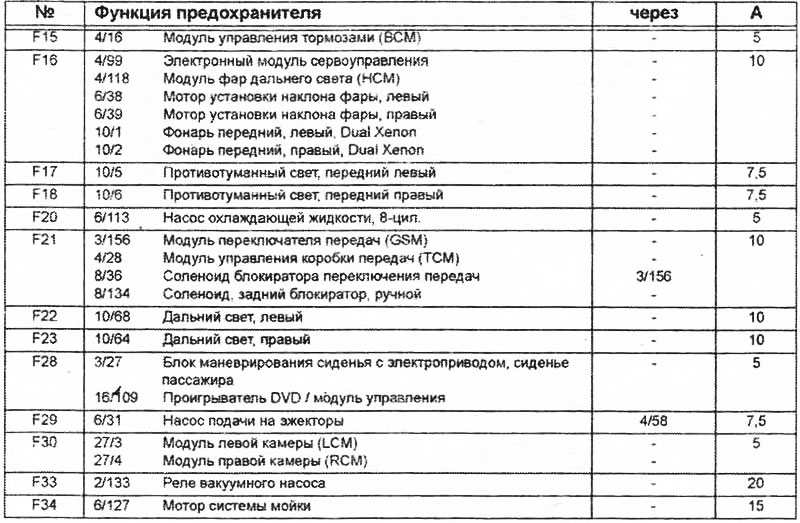

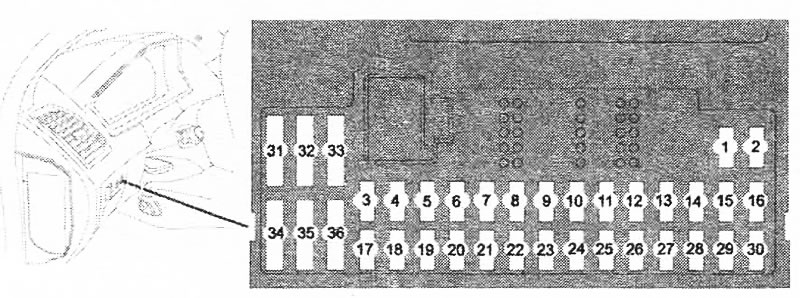

Центральный электронный модуль (СЕМ) F15-F34
4/56 Центральный электронный модуль (СЕМ)

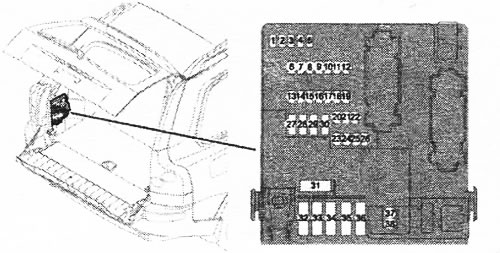

Задний электронный модуль (REM) F1-F7

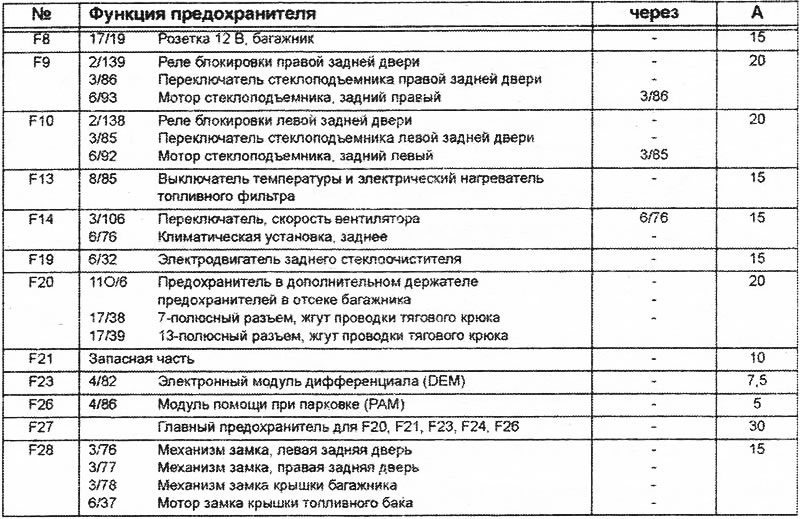

4/58 Задний электронный модуль (REM)

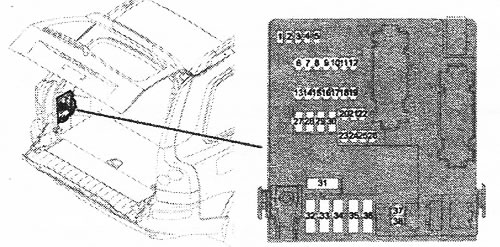

Задний электронный модуль (REM) F8-F28
4/58 Задний электронный модуль (REM)

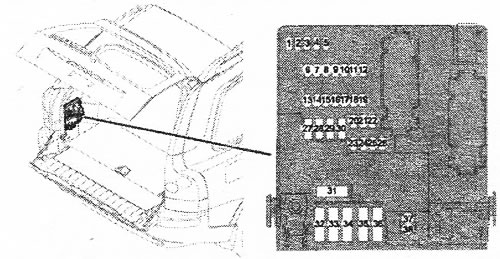

Задний электронный модуль (REM) F29-F38
4/58 Задний электронный модуль (REM)
