Разъем передачи данных
Перечень компонентов электрооборудования здесь →
Инструкции для цепей электрических схем здесь →
Сокращения используемые на схемах и цвета проводов здесь →
[Посмотрите оригинал на портале AutoInstruction.ru]

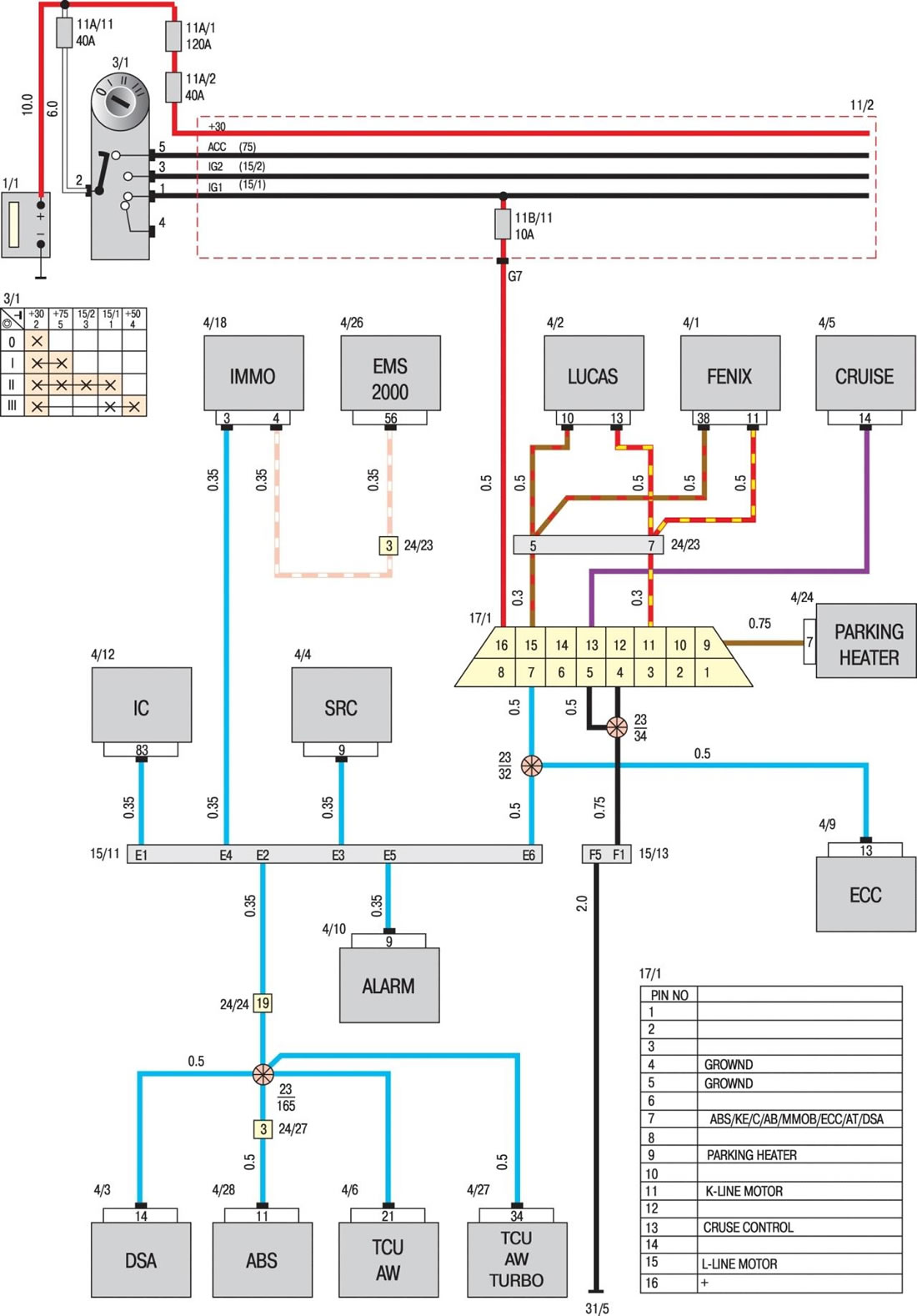

Разъем передачи данных (Volvo S40 I)
Перечень компонентов электрооборудования здесь →
Инструкции для цепей электрических схем здесь →
Сокращения используемые на схемах и цвета проводов здесь →
[Посмотрите оригинал на портале AutoInstruction.ru]
Статья проверена экспертом: Григорий Константинов
