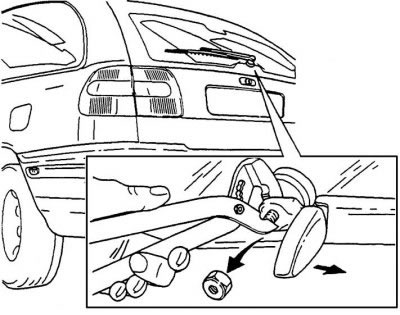

Рис. 10.49. Снятие рычага очистителя
1) отверните гайку на два или три оборота для защиты резьбы вала механизма стеклоочистителя (рис. 10.49);
2) снимите рычаг очистителя с механизма, удерживая гайку раздвижными плоскогубцами и спрессовав рычаг;
3) снимите рычаг очистителя;
4) снимите крышку и отверните гайку с вала;
5) снимите кольцевую крышку.
Последовательность действий при снятии электродвигателя очистителя:
1) снимите панель двери задка;

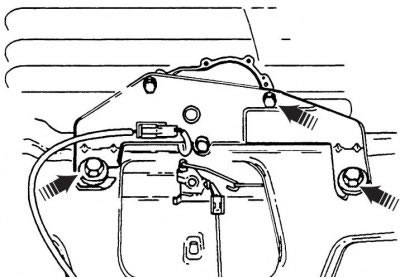

Рис. 10.50. Расположение крепежных болтов (указаны стрелками)
2) отверните два крепежных болта и снимите механизм в сборе (рис. 10.50);
3) отсоедините разъем в передней части электродвигателя;
4) снимите электродвигатель с опорной пластины, отвернув три болта.
Последовательность действий при установке механизма очистителя:
1) установите электродвигатель на опорной пластине;
2) запустите электродвигатель один раз для перехода в исходное положение (подав напряжение 12 В на выводы разъема);
3) установите механизм в сборе в дверь задка;
4) установите кольцевую крышку;
Примечание. Крышку устанавливайте строго по метке
5) установите и отрегулируйте рычаг очистителя;
6) проверьте работоспособность.
