2. Отсоедините разъем от контроллера блокировки дверей и радиобрелка и подсоедините отрицательную клемму к аккумуляторной батарее.

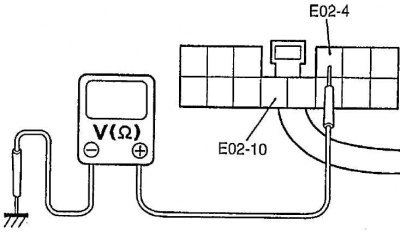

3. Измерьте напряжение и сопротивление на следующих клеммах и проверьте их значения на попадание в спецификацию.
4. Если результаты проверки удовлетворительные, то эта цепь в порядке.
Клеммы | Условие | Спецификация |
Е02-4 и масса | Когда выключатель зажигания находится в положении «выключено» | 0 В |
Когда выключатель зажигания находится в положении «включено» | 10 – 14 В | |
Е02-10 и масса | Когда все двери закрыты | Разрыв |
Когда хотя бы одна дверь открыта | Неразрывность |
