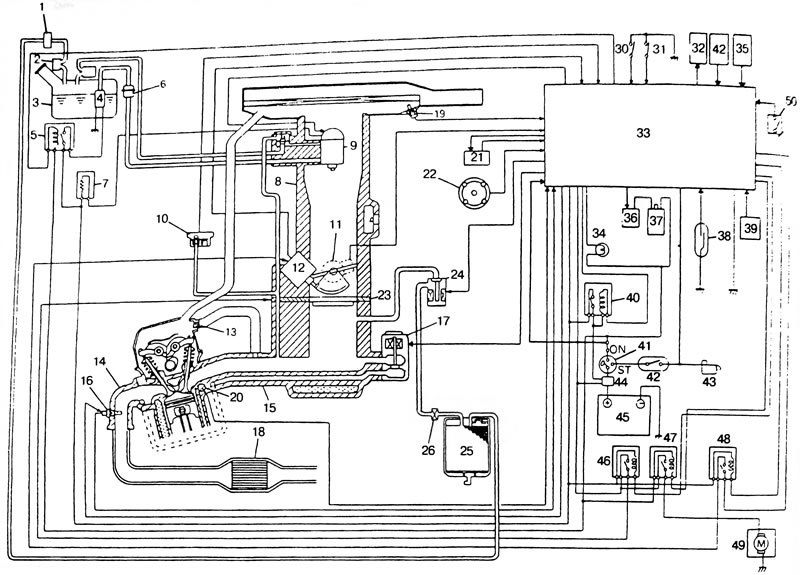

Рис. 2.65 б. Система впрыска автомобиля Suzuki Swift 1.3 л. 1. Клапан давления в баке, 2. Сепаратор топлива, 3. Топливный бак, 4. Топливный насос, 5. Реле топливного насоса, 6. Топливный фильтр, 7. Резистор форсунки, 8. Корпус дроссельной заслонки, 9. Форсунка, 10. Датчик абсолютной: давления в коллекторе, 11. Датчик положения дроссельной заслонки, 12. Привод холостого хода (содержащий регулятор оборотов), 13. Клапан вентиляции картера, 14. Выпускной коллектор, 15. Впускной коллектор, 16. Датчик кислорода, 17. Клапан системы рециркуляции отработавших газов (на двигателях 1.3 л - шаговый двигатель), 18. Катализатор, 19. Датчик температуры входящего воздуха, 20. Датчик температуры охлаждающей жидкости, 21. Усилитель переменного тока, 22. Датчик положения распределительного вала, 23. Нагреватель системы улавливания паров бензина, 24. Клапан продувки угольного фильтра системы улавливания паров бензина, 25. Угольный фильтр системы улавливания паров бензина, 26. Жиклер, 27. Клапан системы рециркуляции отработавших газов (на двигателях 1.0 л), 28. Датчик давления системы рециркуляции отработавших газов (на двигателях 1.0 л), 29. Электромагнитный вакуумный клапан системы рециркуляции отработавших газов ( на двигателях 1.0 л), 30, 31. Диагностическая клемма, 32. Электромагнитный клапан рычага селектора переключения передач (автоматическая трансмиссия), 33. Блок управления двигателя, 34. Лампа индикации неисправностей (лампа "Проверьте двигатель"), 35. Датчик скорости автомобиля (автоматическая трансмиссия), 36. Блок управления зажиганием, 37. Катушка зажигания, 38. Датчик скорости автомобиля (механическая коробка передач), 39. Электрические приборы: Отопитель, Обогреватель заднего стекла, Фары, габаритные огни, 40. Основное реле, 41. Выключатель зажигания, 42. Датчик положения рычага селектора переключения передач (автоматическая трансмиссия), 43. Тяговое реле стартера, 44. Основной предохранитель, 45. Батарея, 46. Реле нагревателя системы улавливания паров бензина, 47. Реле вентилятора, 48. Реле привода холостого хода, 49. Привод вентилятора, 50. Датчик давления жидкости в усилителе рулевого управления.
