Снятие
Поднимите автомобиль.
Перед снятием карданного вала сделайте установочные метки 2 на фланце и карданном вале, как показано.

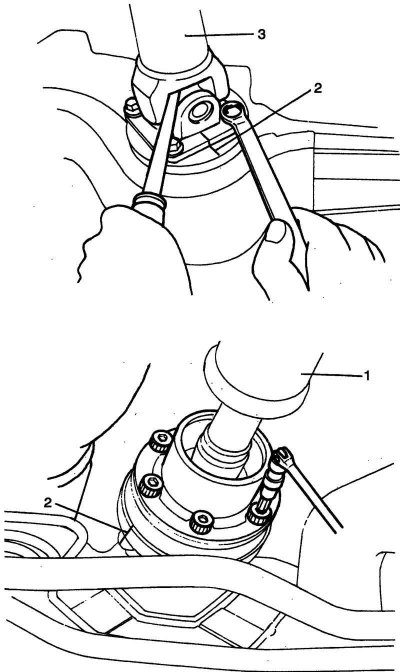

Рис. 3.161. Снятие карданных валов №1 и №2
Отделите карданный вал №2 (3) от фланца заднего дифференциала (рис. 3.161).
Отделите карданный вал №1 (1) от выходного фланца раздаточной коробки (рис. 3.161).

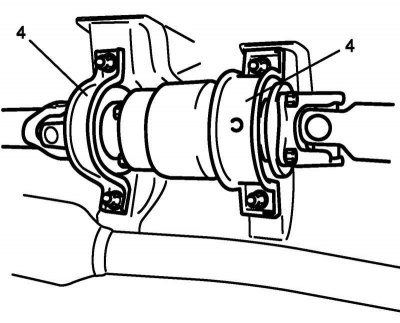

Рис. 3.162. Кронштейны центральной опоры карданного вала
Снимите кронштейны центральной опоры карданного вала 4 с кузова автомобиля (рис. 3.162).
Внимание! Кронштейн и №1 и №2 вала снимаются вместе без разделения. Следите за тем, чтобы не уронить кронштейны.
Установка
Установка производится в порядке, обратном снятию, за исключением следующего.

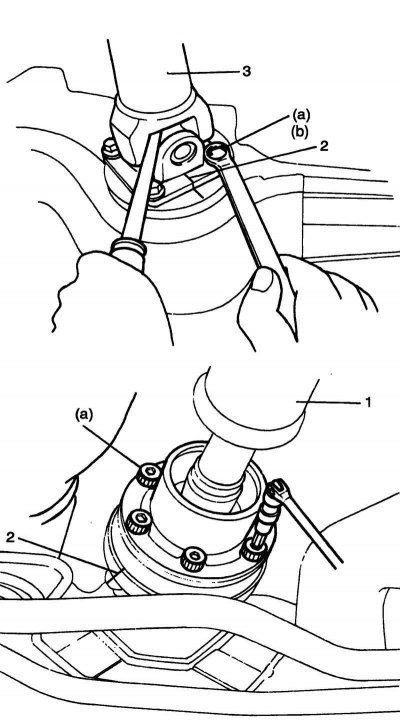

Рис. 3.163. Установка карданного вала
При установке карданного вала, совместите установочные метки 2. Иначе, при движении появится вибрация (рис. 3.163).
Затяните болты и гайку указанными ниже моментами.
Момент затяжки:
- Болт карданного вала №1 (a): 23 Н·м.
- Болт карданного вала №2 (b): 23 Н·м.
- Центральный болт крепления (c): 23 Н·м.
- Гайка центральной опоры (d): 50 Н·м.
