Рис. 2.183. Элементы системы охлаждения: 1 – радиатор; 2 – расширительный бачок; 3 – пробка радиатора; 4 – сливная пробка; 5 – отводящий шланг радиатора; 6 – подводящий шланг радиатора; 7 – термостат; 8 – датчик ECT; 9 – корпус термостата; 10 – к головке блока цилиндров; 11 – к дроссельному патрубку; 12 – к радиатору отопителя; 13 – к насосу охлаждающей жидкости; 14 – вентилятор радиатора; 15 – подводящая труба системы охлаждения № 1; 16 – подводящая труба системы охлаждения № 2; 17 – крышка термостата; 18 – крышка выходного отверстия; 19 – подводящий шланг радиатора отопителя; 20 – отводящий шланг радиатора отопителя; 21 – к крышке цепи привода механизма газораспределения; 22 – уплотнительное кольцо; 23 – прокладка; 24 – уплотнительное кольцо крышки выходного отверстия № 1; 25 – уплотнительное кольцо крышки выходного отверстия № 2; 26 – болты крышки термостата; 27 – болты корпуса термостата; 28 – шланг циркуляции радиатора отопителя (если имеется); 29 – вентилятор конденсатора (если имеется); 30 – клапан (если имеется); 31 – впускной клапан дроссельного патрубка; 32 – выпускной клапан дроссельного патрубка; 33 – к головке блока цилиндров; 34 – к корпусу термостата; 35 – дроссельный патрубок+
Снятие
Слейте жидкость из системы ослабив сливную пробку радиатора.
Выньте воздушный фильтр в сборе с резонатором.
Снимите впускной коллектор.

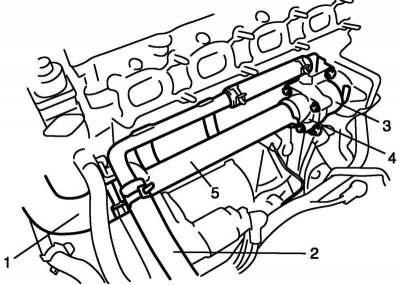

Рис. 2.184. Шланги системы охлаждения двигателя
Снимите генератор.
Отсоедините шланги системы охлаждения 1 и шланги радиатора отопителя 2 от трубок.
Снимите корпус термостата 3 с крышкой термостата 4 и подводящей трубой 5.
Рис. 2.185. Корпус термостата и подводящие трубки
Снимите подводящую трубу системы охлаждения с крышкой термостата с корпуса термостата.
Выньте термостат.
Установка
Установка производится в порядке, обратном снятию, за исключением следующего.

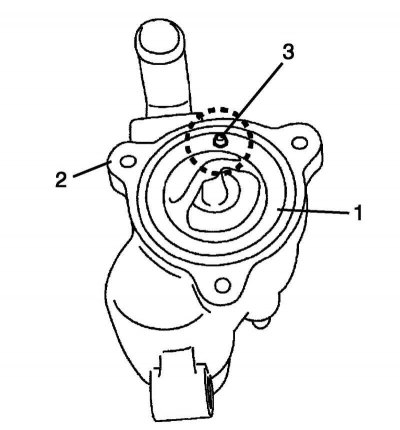

Рис. 2.186. Сборка корпуса термостата
При установке термостата 1 в корпусе термостата 2 убедитесь, что клапан для выпуска воздуха 3 находится в положении, показанном на рисунке 2.186.
При установке используйте новые уплотнительные кольца.
Отрегулируйте натяжение ремня привода насоса охлаждающей жидкости.
Отрегулируйте натяжение ремня привода компрессора системы кондиционирования воздуха (если имеется).
Заполните систему охлаждения.
Убедитесь в отсутствии утечки охлаждающей жидкости из соединений системы охлаждения.
