Снятие
Отсоедините провод от отрицательного вывода аккумуляторной батареи.
Снимите заглушку рулевой колонки 1.
Снимите крышки рулевой колонки 2.

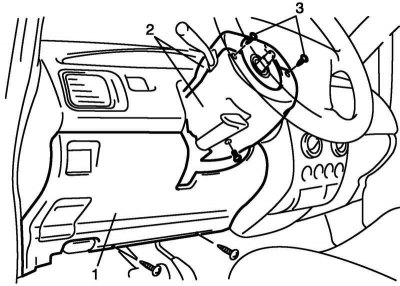

Рис. 7.7. Снятие крышек рулевой колонки
Затем поверните рулевое колесо, чтобы отвернуть задние винты крышек рулевой колонки (рис. 7.7).

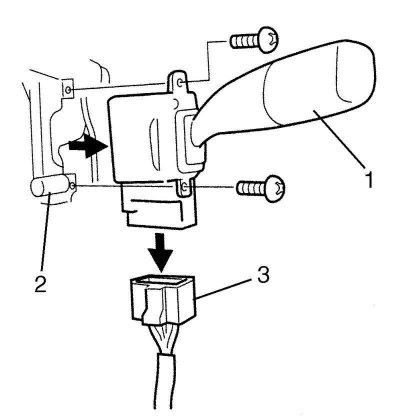

Рис. 7.50. Снятие переключателя очистителя и омывателя ветрового стекла
Снимите переключатель очистителя и омывателя ветрового стекла 1 с комбинированного переключателя 2 и отсоединить его разъем 3 (рис. 7.50).
Установка
Установка производится в порядке, обратном снятию.
Проверка переключателя очистителя и омывателя ветрового стекла
Рис. 7.51. Схема проверки переключателя очистителя и омывателя ветрового стекла
Переключатель очистителя и омывателя ветрового стекла (рис. 7.51).
Проверьте целостность цепи между выводами при каждом положении выключателя. Если результат проверки отрицательный, замените выключатель.
Проверка прерывистой работы стеклоочистителя

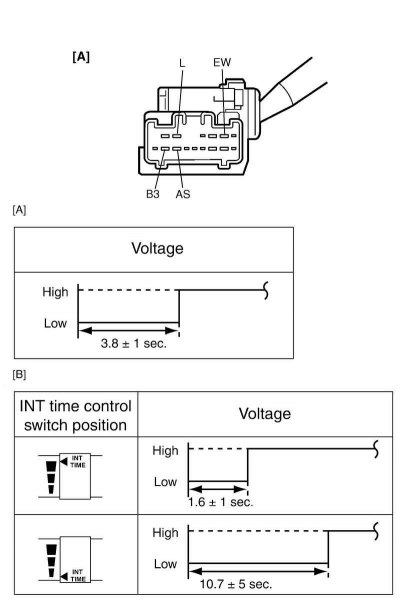

Рис. 7.52. Схема проверки прерывистой работы стеклоочистителя
Установите переключатель очистителя ветрового стекла в положение «INT» (рис. 7.52).
Подключите положительный вывод аккумуляторной батареи к выводу «B3», а отрицательный вывод к выводу «EW».
Подключите положительный провод вольтметра к выводу «L», а отрицательный провод к выводу «EW».
Вольтметр должен показывать напряжение аккумуляторной батареи (10–14 В).
Соедините выводы «AS» и «B3» на 5 с. или более перемычкой.
Отсоедините перемычку от вывода «B3».
Подключите отсоединенный конец перемычки к выводу «EW», затем удостоверьтесь, что напряжение между выводами «L» и «EW» изменяется, как указано.
Если результат проверки не удовлетворительный, замените выключатель.
Проверка омывателя

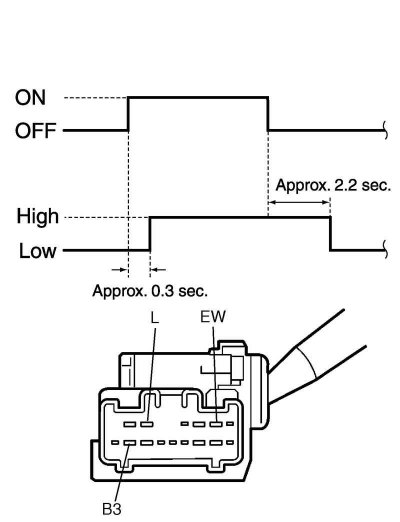

Рис. 7.53. Схема проверки работы омывателя
Удостоверьтесь, что выключатель переднего стеклоочистителя находится в положении «Выключено» (рис. 7.53).
Источник статьи размещён на портале [autoinstruction.ru]
Подключите положительный вывод аккумуляторной батареи к выводу «B3», а отрицательный вывод к выводу «EW».
Подключите положительный провод вольтметра к выводу «L», а отрицательный провод к выводу «EW».
Когда выключатель переднего омывателя находится в положении «Включено», проверьте изменения напряжения, как показано на рисунке.
Если результат проверки не удовлетворительный, замените выключатель.
Проверка переключателя очистителя и омывателя заднего стекла

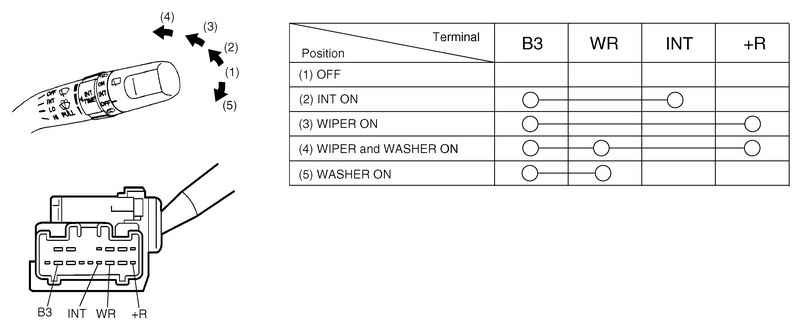

Рис. 7.54. Схема проверки работы переключателя очистителя и омывателя заднего стекла
Проверьте целостность цепи между выводами при каждом положении выключателя. Если результат проверки отрицательный, замените выключатель (рис. 7.54).
