Внимание! На некоторых моделях устанавливается воздушная подушка безопасности. Поэтому необходимо снять провод массы с аккумулятора и подождать как минимум одну минуту перед проведением работ около датчика столкновения или панели приборов для того, чтобы избежать случайного развертывания воздушной подушки безопасности.
Контроль
1. Установите рычаг переключения передач в нейтральное положение, затяните стояночный тормоз и включите зажигание, не запуская двигатель.
2. Установите распределитель потока воздуха в положение FLOOR, а переключатель скорости вентилятора в положение HI, и по шуму вентилятора определите, работает ли вентилятор отопителя.
3. Отсоедините от двигателя вентилятора отопителя электрический разъем и, включив зажигание, проверьте, что на контактах разъема присутствует напряжение. Если напряжение отсутствует, значит неисправно реле двигателя вентилятора или электрическая цепь двигателя вентилятора.
4. Если напряжение присутствует, подсоедините электрический разъем двигателя вентилятора.
5. Если двигатель вентилятора все еще не работает, значит неисправен или двигатель или электрическая цепь заземления. Для проверки к подключенному разъему подсоедините замыкающий провод к черному с желтой полосой проводу, а другой конец замыкающего провода соедините с массой автомобиля.
6. Если двигатель вентилятора все еще не работает, значит, неисправен двигатель вентилятора.
7. Если вентилятор работает только в одном или в нескольких положениях, снимите переключатель вентилятора и проверьте состояние контактов переключателя в различных положениях переключателя.
8. Если двигатель вентилятора работает только на одной, самой высокой скорости, проверьте исправность резистора двигателя вентилятора, расположенного под панелью приборов со стороны пассажира рядом с двигателем вентилятора.
9. Отсоедините электрический разъем от резистора двигателя вентилятора и извлеките резистор из кожуха. Используя омметр, проверьте, что имеется сопротивление между всеми контактами (на фото) разъема резистора двигателя вентилятора.
10. Если сопротивление между двумя любыми контактами отсутствует, замените резистор вентилятора.
Замена
1. Снимите провод массы с аккумулятора.
2. Снимите вещевой ящик и нижнюю отделку панели приборов.
3. Отсоедините электрический разъем от двигателя вентилятора.

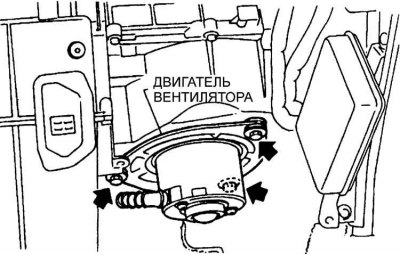

4. Отвинтите три винта (указаны стрелками) и извлеките сборку вентилятора отопителя из автомобиля.
Источник расположен на веб-ресурсе: autoinstruction

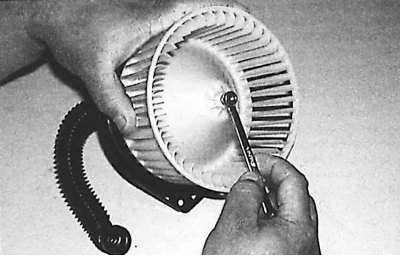

5. Отвинтите гайку, крепящую вентилятор отопителя к двигателю.
6. Установка производится в последовательности, обратной снятию.
