Детали заднего бампера автомобиля с кузовом "универсал" с 1990 до 1994 года
1 – боковой кронштейн; 2 – балка бампера; 3 – энергопоглотитель; 4 – молдинг; 5 – накладка бампера; 6 – верхний фиксатор; 7 – кронштейн; 8 – нижний центральный фиксатор; 9 – нижний боковой фиксатор
Детали заднего бампера автомобилей с кузовом "универсал" с 1995 года
1 – балка бампера; 2 – боковой кронштейн; 3 – накладка бампера; 4 – энергопоглотитель
Расположение болта крепления передней части заднего бампера
Расположение болтов крепления накладки бампера
Расположение болта крепления крюка в багажном отделении
Расположение пластиковых заглушек, закрывающих доступ к болтам крепления бампера

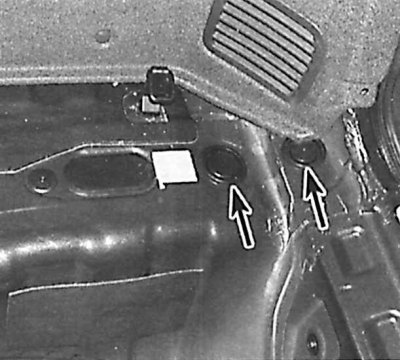

Расположение боковых болтов крепления бампера
1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите задние колеса.
2. Отвинтите винты (указаны стрелками) и снимите задние брызговики с арок колеса.
3. Отвинтите внутренние и нижние болты крепления накладки бампера (см. рис. Расположение болта крепления передней части заднего бампера, Расположение болтов крепления накладки бампера).
4. Снимите заднюю внутреннюю отделку багажника. Извлеките заглушки и вывинтите по два винта с каждой стороны крепления бампера (см. рис. Расположение болта крепления крюка в багажном отделении, Расположение пластиковых заглушек, закрывающих доступ к болтам крепления бампера, Расположение боковых болтов крепления бампера).
5. Незначительно выдвиньте бампер из автомобиля, отсоедините от него электрические разъемы и окончательно снимите бампер.
6. Установка производится в последовательности, обратной снятию.

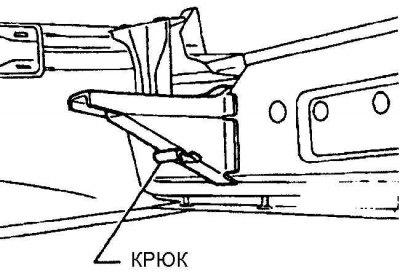

7. При установке заднего бампера на моделях с 1990 до 1994 года проверьте, что крюки правильно совмещены с панелями кузова.
8. При установке заднего бампера на моделях с 1995 года установите на бампер ползуны.
9. Расположение направляющих штифтов, на которые необходимо установить ползуны бампера на моделях с 1995 года.
10. При установке заднего бампера на моделях с 1995 года зафиксируйте бампер в канавках кузова.
