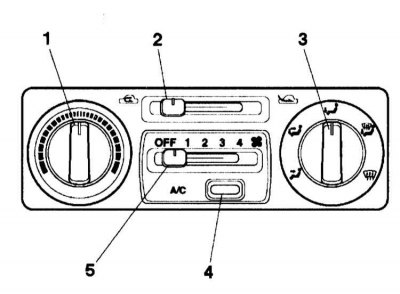

Панель управления функционированием систем отопления, вентиляции и кондиционирования салона
1 - Рукоятка выбора температурного режима; 2 - Выбор режима циркуляции воздуха (замкнутая циркуляция/подача наружного воздуха); 3 - Рукоятка выбора направления раздачи воздуха; 4 - Кнопка включения/выключения кондиционера воздуха; 5 - Рычаг выбора скоростного режима функционирования вентилятора отопителя
Система оборудована комплектом воздухораспределительных заслонок. Регулировка температуры подаваемого в салон воздуха осуществляется за счет смешивания холодного воздуха с нагретым путем продувания сквозь теплообменник отопителя.
Подача воздуха в салон осуществляется за счет напора, развиваемого набегающим потоком воздуха во время движения автомобиля, а также при помощи специального вентилятора через центральные и боковые дефлекторы панели приборов, воздуховоды передних ножных колодцев сопла обдува стекол. На некоторых моделях дополнительно установлены рукава подачи воздуха в ножные колодцы задних пассажиров.
Активация вентилятора системы отопления становится возможной только при включенном зажигании (в цепь питания электродвигателя включено специальное реле). Выбор одного из четырех скоростных режимов функционирования вентилятора производится при помощи специальной рукоятки панели управления.
Регулировка температуры подаваемого в салон воздуха осуществляется при помощи расположенной в левой части панели управления поворотной рукоятки. Регулировка производится в диапазоне от синего диапазона шкалы до красного.

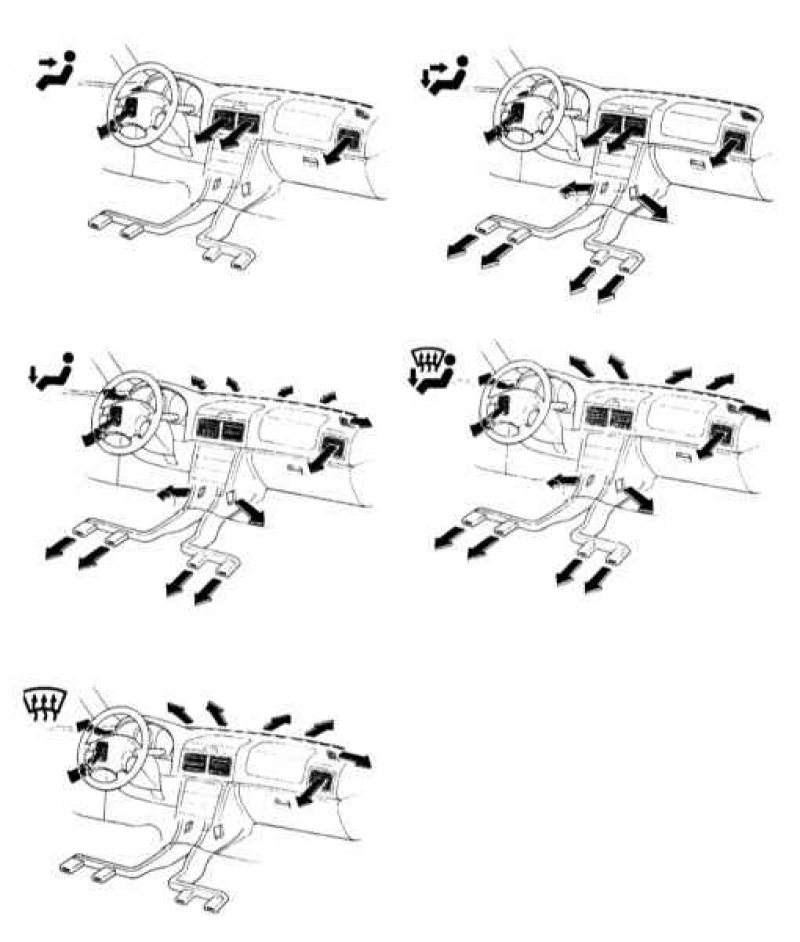

Выбор направлений раздачи воздуха
Посредством второй поворотной рукоятки панели приборов осуществляется выбор направления раздачи воздуха. Рукоятка регулятора имеет пять фиксированных положений. Принцип функционирования рукоятки представлен на сопроводительной иллюстрации.
Посредством верхнего рычага управления панели осуществляется переключение режимов циркуляции воздуха (замкнутая циркуляция/подача наружного воздуха). При переводе рычага в крайнее левое положение подача в салон наружного воздуха полностью перекрывается и система переходит в режим замкнутой вентиляции. Данный режим позволяет осуществить быстрый прогрев салона в холодную погоду, а также предотвращает попадание внутрь автомобиля дурно пахнущего воздуха.
Внимание!
- Включение режима замкнутой циркуляции на длительное время может привести к запотеванию стекол, кроме того, ввиду ограниченности объема замкнутый в салоне воздух быстро становится спертым.
- Не забывайте отключать режим замкнутой циркуляции, когда надобность в нем отпадает!
- Перевод рычага в крайнее правое положение приводит к возобновлению подачи в салон наружного воздуха.
Расположенный в средней части панели управления рычажный переключатель позволяет осуществить выбор скоростного режима функционирования вентилятора отопителя. Переключатель имеет четыре фиксированных положения: перевод рычага в крайнее левое положение (OFF) приводит к отключению вентилятора, при этом подача воздуха в салон осуществляется лишь за счет напора, развиваемого набегающим потоком воздуха во время движения автомобиля. Положения 1, 2, 3 и 4 соответствуют различным скоростным режимам вращения вентилятора (по возрастающей).
Ниже рычага выбора скоростного режима вентилятора находится кнопка включения кондиционера воздуха. Кнопка оборудована встроенной контрольной лампой, которая загорается при включении системы кондиционирования. Отключение кондиционера производится повторным нажатием той же кнопки.
Управление дефлекторами вентиляционных решеток
Дефлекторы центральных и боковых воздуховодов панели приборов оборудованы специальными поворотными жалюзийными решетками, позволяющими регулировать направление подачи воздушного потока как в горизонтальной, так и в вертикальной плоскостях. Управление дефлекторами осуществляется при помощи встроенных в решетку сопел кольцевых рукояток, интенсивность подачи воздуха через боковые сопла регулируется встроенным в облицовку дефлектора кольцевым регулятором.
Инструкции по использованию систем вентиляции, отопления и кондиционирования воздуха
Ниже приведены подробные инструкции по эксплуатации систем отопления, вентиляции и кондиционирования воздуха в различных климатических условиях. Вниманию читателя представлена информация о том, как обеспечить эффективную вентиляцию, отопление и охлаждение воздуха в салоне автомобиля, а также о том, как быстро удалить со стекол конденсат и иней.
Все рассматриваемые системы функционируют только при запущенном двигателе. В качестве рабочего тела для отопителя используется охлаждающая жидкость двигателя. Если двигатель не прогрет до нормальной рабочей температуры, потребуется несколько минут, прежде чем в салон начнет подаваться теплый воздух. Работа системы кондиционирования воздуха не зависит от температуры охлаждающей жидкости двигателя.
В абсолютном большинстве случаев наилучшая эффективность функционирования систем, обеспечивающих комфортный микроклимат, достигается в режиме подачи в салон наружного воздуха. Длительное включение режима замкнутой циркуляции, особенно при неработающем кондиционере воздуха, приводит к запотеванию стекол и повышению спертости воздуха, поэтому рекомендуется включать данный режим только в случае необходимости и на относительно непродолжительное время, например, при движении по местности с задымленной или загрязненной атмосферой. Как только необходимость изоляции салона отпадет, подача в салон свежего воздуха должна быть возобновлена.
Наружный атмосферный воздух поступает в системы отопления и кондиционирования через приемную решетку, расположенную перед ветровым стеклом и оснащенную обтекателем. Периодически прочищайте отверстия приемной решетки от листьев и прочего мусора, затрудняющего прохождение воздуха.
Вентиляция салона автомобиля
Система приточно-вытяжной вентиляции обеспечивает постоянный обмен воздуха в салоне автомобиля. Свежий наружный воздух, поступающий через переднюю приемную решетку, циркулирует по салону и затем удаляется через выходные отверстия, расположенные вблизи заднего стекла.
- a) Поверните рукоятку регулятора температуры воздуха против часовой стрелки до упора. Проверьте, чтобы кондиционер воздуха был выключен;
- b) Установите рукоятку переключения направлений подачи воздуха в положение
. Режим замкнутой циркуляции воздуха должен быть выключен; - c) С помощью рукоятки выбора скоростного режима вентилятора установите требуемую интенсивность подачи воздуха в салон автомобиля.
Охлаждение воздуха в салоне автомобиля
Охлаждение салона производится следующим образом:
- a) Включите кондиционер воздуха, нажав на кнопку "А/С", - должна загореться встроенная в выключатель контрольная лампа;
- b) Проверьте, чтобы рукоятка регулятора температуры воздуха была повернута в крайнее левое положение.
- c) Установите рукоятку переключения направлений подачи воздуха в положение
; - d) При высокой влажности наружного воздуха включите режим замкнутой циркуляции, при низкой влажности, - режим притока свежего воздуха;
- e) С помощью рукоятки выбора скоростного режима вентилятора установите требуемую интенсивность подачи воздуха в салон.
Если автомобиль простоял длительное время на солнце и воздух в салоне сильно нагрелся, быстро снизить температуру в салоне следующим образом:
- a) Запустите двигатель;
- b) Включите кондиционер воздуха. Проверьте, чтобы рукоятка регулятора температуры воздуха была повернута в крайнее левое положение;
- c) С помощью рукоятки выбора скоростного режима вентилятора установите максимальную интенсивность подачи воздуха в салон;
- d) Частично приоткройте окна и поверните рукоятку переключения направления раздачи воздуха в положение
. Включите режим притока свежего воздуха.
После того как температура воздуха в салоне снизится до приемлемого уровня, закройте окна и установите нормальный режим кондиционирования воздуха.
Работа системы кондиционирования воздуха приводит к повышению нагрузки на двигатель автомобиля, поэтому следует внимательно следить за стрелкой указателя температуры охлаждающей жидкости, двигаясь с частыми остановками и на малой скорости в условиях напряженного городского цикла, либо преодолевая затяжные подъемы значительной крутизны. При приближении стрелки указателя красному диапазону шкалы, временно выключите кондиционер воздуха до тех пор, пока температура двигателя не вернется в норму.
Отопление салона автомобиля
Для того чтобы поднять температуру воздуха в салоне автомобиля, выполните следующие манипуляции.
- a) Запустите двигатель;
- b) Установите рукоятку переключения направлений раздачи воздуха в положение
. Режим замкнутой циркуляции воздуха должен быть выключен; - c) С помощью рукоятки выбора скоростного режима вентилятора установите требуемую интенсивность подачи воздуха в салон;
- d) Поворачивая рукоятку регулятора температуры воздуха в ту или иную сторону, установите желаемую степень подогрева воздуха.
Отопление салона с одновременным осушением воздуха с помощью кондиционера
При работе системы кондиционирования влажность воздуха в салоне автомобиля снижается, поэтому одновременное включение систем отопления и кондиционирования позволяет сделать воздух в салоне автомобиля теплым и сухим.
- a) Включите вентилятор;
- b) Включите кондиционер воздуха;
- c) Установите рукоятку переключения направлений раздачи воздуха в положение
. Режим рециркуляции воздуха должен быть выключен. - d) Поворачивая рукоятку регулятора температуры воздуха в ту или иную сторону, установите желаемую степень подогрева поступающего в салон воздуха. В данном режиме холодный воздух из кондиционера смешивается с теплым воздухом из отопителя.
Совместное включение систем отопления и кондиционирования воздуха можно применять в любых условиях движения, когда температура окружающего воздуха выше 0°С.
Удаление со стекол конденсата и инея
Очистить внутренние поверхности стекол от конденсированной влаги можно следующим образом:
- a) Включите вентилятор;
- b) При соответствующей комплектации автомобиля включите кондиционер воздуха;
- c) Установите рукоятку переключения направлений раздачи воздуха в положение
. Режим замкнутой циркуляции воздуха должен быть выключен. Некоторые варианты исполнения автомобиля предусматривают возможность автоматического включения режима подачи свежего воздуха и его кондиционера путем установки рукоятки переключения направлений раздачи воздуха в положение
; - d) Поверните рукоятку регулятора температуры воздуха в такое положение, чтобы теплый воздух подавался через сопла обдува ветрового стекла;
- e) Включите электрообогреватель заднего стекла для более быстрого удаления конденсированной влаги с его поверхности. На некоторых вариантах исполнения автомобиля, если рукоятка переключения направлений раздачи воздуха находится в любом положении кроме
, кондиционер воздуха остается включенным. Для выключения кондиционера нажмите кнопку А/С.
Для того чтобы удалить с наружной поверхности ветрового и боковых стекол иней или лед, образовавшиеся после стоянки автомобиля на улице в морозную погоду, выполните следующие манипуляции:
- a) Включите зажигание, повернув ключ в замке в положение "ON" (II);
- b) Установите рукоятку переключения направлений раздачи воздуха в положение
. Режим замкнутой циркуляции воздуха должен быть выключен. Некоторые варианты исполнения автомобиля предусматривают возможность автоматического включения режима подачи свежего воздуха и кондиционера, путем установки рукоятки переключения режимов направления раздачи в положение
; - c) Поверните рукоятку регулятора температуры воздуха в крайнее правое положение (максимальный подогрев воздуха) и включите вентилятор на максимальную скорость;
- d) Запустите двигатель автомобиля.
Для ускорения очистки ветрового стекла от инея или льда в очень холодную погоду рекомендуется сначала включить режим замкнутой циркуляции воздуха. После того как ветровое стекло освободится от наледи, возобновите подачу свежего воздуха с целью предотвращения запотевания стекол.
В режиме обдува стекол весь подаваемый в салон воздуха поступает через щелевые сопла, расположенные сверху на панели приборов у основания ветрового стекла, а также через боковые вентиляционные дефлекторы панели приборов. Температура воздуха, обдувающего стекла, и скорость очистки стекол увеличиваются по мере прогрева двигателя. Для ускорения процесса удаления с ветрового стекла конденсата, инея или льда можно закрыть боковые вентиляционные дефлекторы.

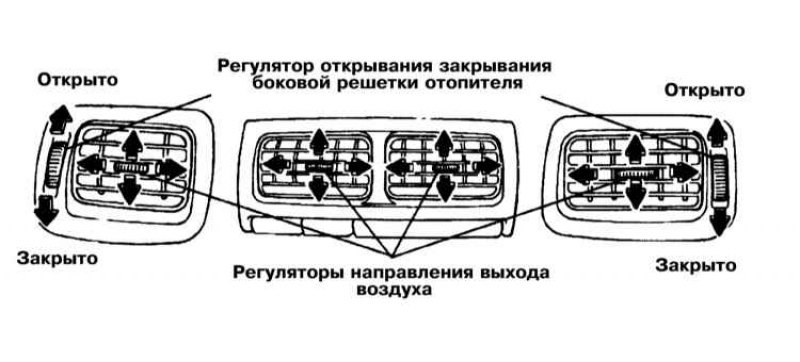

Принцип управления дефлекторами панели приборов
В этом случае весь воздух пойдет исключительно на обдув ветрового стекла.
Из соображений безопасности не следует начинать движение до тех пор, пока все окна автомобиля не очистятся от конденсата, и водителю не будет обеспечен адекватный обзор.
Выключение систем отопления и вентиляции
(Текст взят с портала проекта Autoinstruction)
Для того чтобы временно отключить системы отопления и вентиляции, поверните рукоятки регуляторов скоростного режима вентилятора и температуры воздуха в свои крайние левые положения.
Необходимость в отключении систем возникает в первые несколько минут после запуска двигателя в холодную погоду, так как это обеспечивает более быстрый прогрев двигателя до температуры, достаточной для эффективного функционирования отопителя. Во всех остальных случаях держите вентилятор постоянно включенным во избежание застаивания воздуха в салоне.
