Внимание! Не открывайте крышку радиатора и не снимайте термостат до полного остывания двигателя! См. также предупреждение в начале Раздела Антифриз - общие сведения).
Проверка
1. Прежде чем окончательно утвердиться во мнении о выходе термостата из строя, проверьте уровень охлаждающей жидкости в системе, состояние и усилие натяжения приводного ремня (см. Главу Текущее обслуживание) а также исправность функционирования измерителя/контрольной лампы температуры.
2. Одной из возможных причин слишком медленного разогрева двигателя (согласно показаниям измерителя) является заклинивание термостата в открытом положении. Замените термостат новым.
3. В случае перегрева двигателя потрогайте рукой нижний шланг радиатора. Если шланг не нагрет, возможно, термостат заклинен в закрытом положении и перекрывает циркуляцию охлаждающей жидкости через радиатор. Замените термостат.
Предупреждение! Ни в коем случае не эксплуатируйте автомобиль со снятым термостатом, - при этом может разорваться обратная связь бортового процессора, что приведет к повышению токсичности отработавших газов и чрезмерному увеличению расхода топлива.
4. Если нижний шланг нагрет, это означает, что охлаждающая жидкость исправно циркулирует через радиатор, т.е. термостат открыт. Обратитесь к материалам Раздела, посвященного диагностике неисправностей системы охлаждения (см. Введение в начале настоящего Руководства).
5. Наиболее точные результаты дает проверка термостата на верстаке.
6. Снимите термостат с двигателя (см. ниже).
7. Подвяжите к сборке термостата отрезок проволоки и опустите ее в заполненную водой емкость. Туда же опустите термометр.
Внимание! Проследите, чтобы термометр и термостат не соприкасались со стенками и дном емкости.
8. Начинайте медленно подогревать воду, следя за изменением показаний термометра, - срабатывание клапана термостата должно происходить в точном соответствии с требованиями Спецификаций).

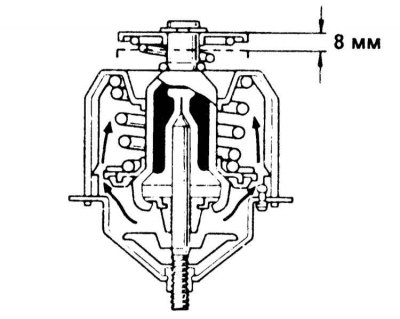

9. Оцените величину полного открывания клапана, - номинальное значение составляет 8 мм.
Замена

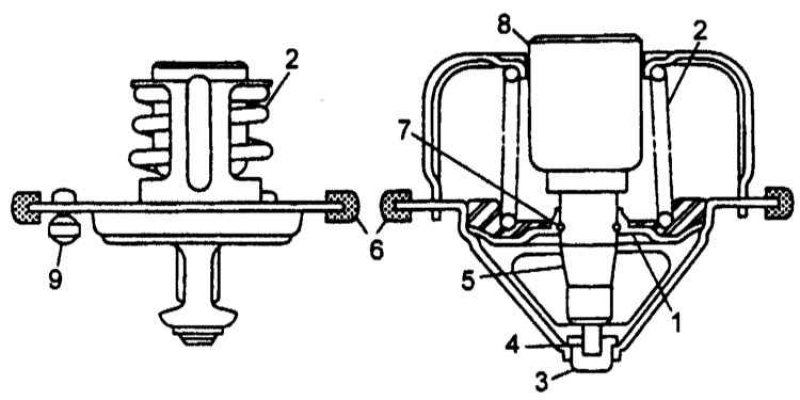

Конструкция термостата
1 - Рабочий клапан; 2 - Пружина; 3 - Упор; 4 - Поршень; 5 - Направляющая; 6 - Резиновая обойма; 7 - Стопорное кольцо; 8 - Термочувствительный элемент; 9 - Клапан прокачки
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Слейте охлаждающую жидкость (см. Главу Текущее обслуживание).
3. При соответствующей комплектации отсоедините от кожуха термостата вакуумные шланги.
4. Снимите крышку кожуха термостата.
5. Извлеките термостат из кожуха, - постарайтесь запомнить его установочное положение. Тщательно зачистите уплотнительные поверхности крышки и кожуха термостата скребком, затем протрите их смоченной в растворителе ветошью.
6. Установите термостат на свое штатное место клапаном прокачки вперед и вверх.
7. Затяните весь крепеж с требуемым усилием. Действуя в порядке обратном порядку демонтажа, установите на место все снимавшиеся компоненты.
8. Заправьте систему охлаждения (см. Главу Текущее обслуживание). Запустите двигатель и проверьте его на наличие утечек и исправность функционирования термостата.
