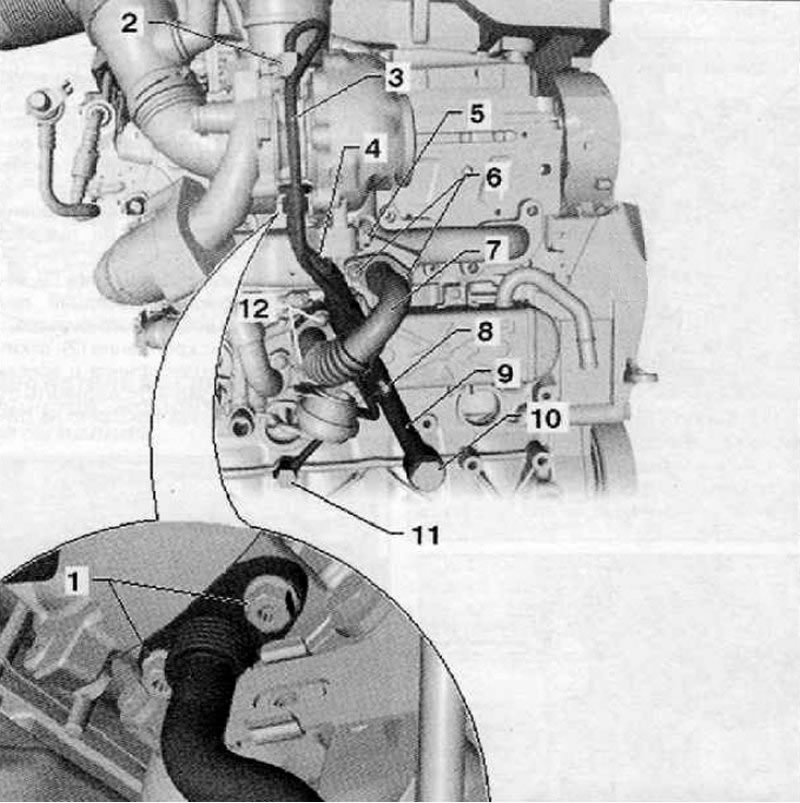

Подводящий и отводящий маслопровод турбонагнетателя — схема сборки (1.6 л TDI) (Skoda Rapid 1 «NH3»)

1. Болт крепления, момент затяжки при установке 20 Нм
2. Болт крепления, момент затяжки при установке 22 Нм
3. Подводящая смазочная линия
4. Сливная смазочная линия
5. Болт крепления. момент затяжки при установке 20 Нм
6. Болт крепления, момент затяжки при установке 25 Нм
7. Соединительная труба к охладителю системы рециркуляции ОГ
8. Болт крепления, момент затяжки при установке 10 Нм
9. Опора турбонагнетателя
10. Пустотелый соединительный винт, момент затяжки при установке 60 Нм
11. Пустотелый соединительный винт, момент затяжки при установке 30 Нм
12. Болт крепления, момент затяжки при установке 25 Нм
