Предупреждение! Лампы накаливания Н7 и Н15 находятся под давлением и могут разрушиться при их замене, что может привести к получению травм. Перед началом работ по замене ламп надеть защитные перчатки и очки.
Внимание.
- При замене лампы накаливания не касаться ее колбы оголенным пальцами, использовать при этом чистые перчатки. Жир с пальцев может остаться на поверхности колбы лампы и в результате этого может разрушиться лампа или жир потемнеет и конденсирует на поверхности отражателя, что скажется на светосиле фар.
- При монтаже резиновых крышек быть предельно внимательным, чтобы установить их должным образом. В противном случае внутрь корпуса фары может попасть влага и вода.
- Перед началом каких-либо работ необходимо выключить зажигание и все электропотребители энергии.
Замена газоразрядной лампы
1. Снять фару головного освещения в сборе (подробнее, см. соответствующий раздел в данной главе).

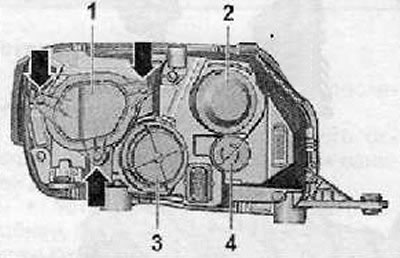

2. Выкрутить винты крепления (1) и снять крышку (2), показанную на рисунке ниже.
3. Отсоединить разъем жгута электропроводки.

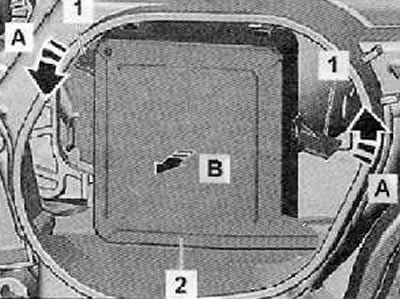

4. Провернуть фиксирующие лепестки (1) в направлении стрелок А как показано на рисунке ниже.
5. Аккуратно потянуть лампу (2) в направлении стрелки В, как показано на рисунке ниже. Извлечь газоразрядную лампу из корпуса фары головного освещения.
6. Установка производится в последовательности обратной снятию.
7. После установки необходимо отрегулировать фары головного освещения.
Замена лампы накаливания дальнего света фар и системы дневных ходовых огней
1. Снять аккумуляторную батарею для лучшею доступа к левой фаре головного освещения (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

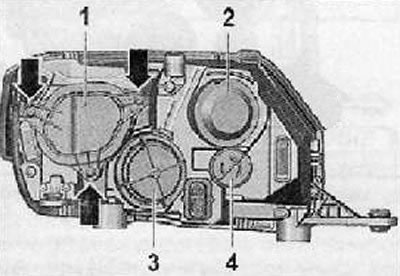

2. Извлечь резиновую крышку (2), показанную на рисунке ниже.

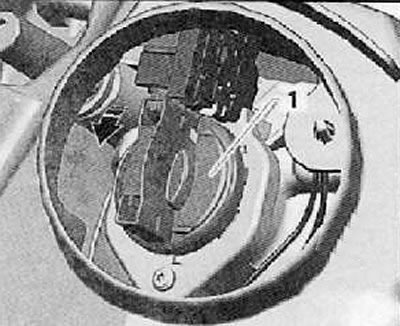

3. Повернуть лампу накаливания (1) влево (стрелка) и извлечь ее из корпуса фары головного освещения, как показано на рисунке ниже.
4. Установка производится в последовательности обратной снятию.
Замена лампы парковочного света фар

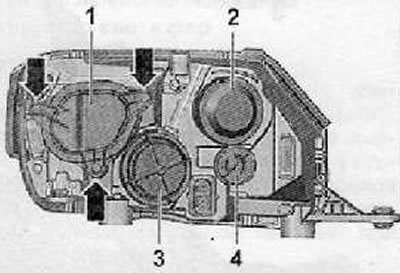

1. Извлечь резиновую крышку (1), показанную на рисунке ниже.

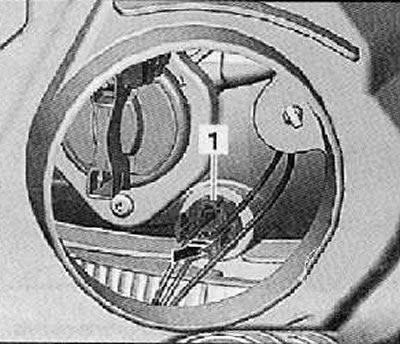

2. Покачивая из стороны в сторону извлечь держатель лампы (1), потянув его в направлении стрелки, как показано на рисунке ниже.
3. Извлечь ламу накаливания из патрона.
4. После замены лампу накаливания, установить и прижать патрон в корпус фары головного освещения.
5. Установить резиновую крышку.
Замена лампы указателя поворота

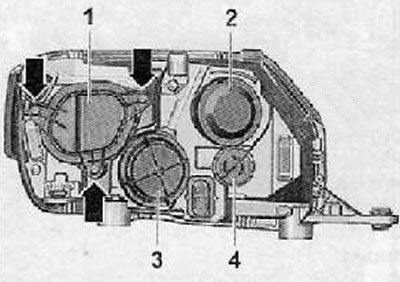

1. Провернуть патрон (4) в левую сторону и извлечь из корпуса фары головного освещения, как показано на рисунке ниже.
2. Заменить поврежденную лампу накаливания.
3. Установка производится в последовательности обратной снятию.
