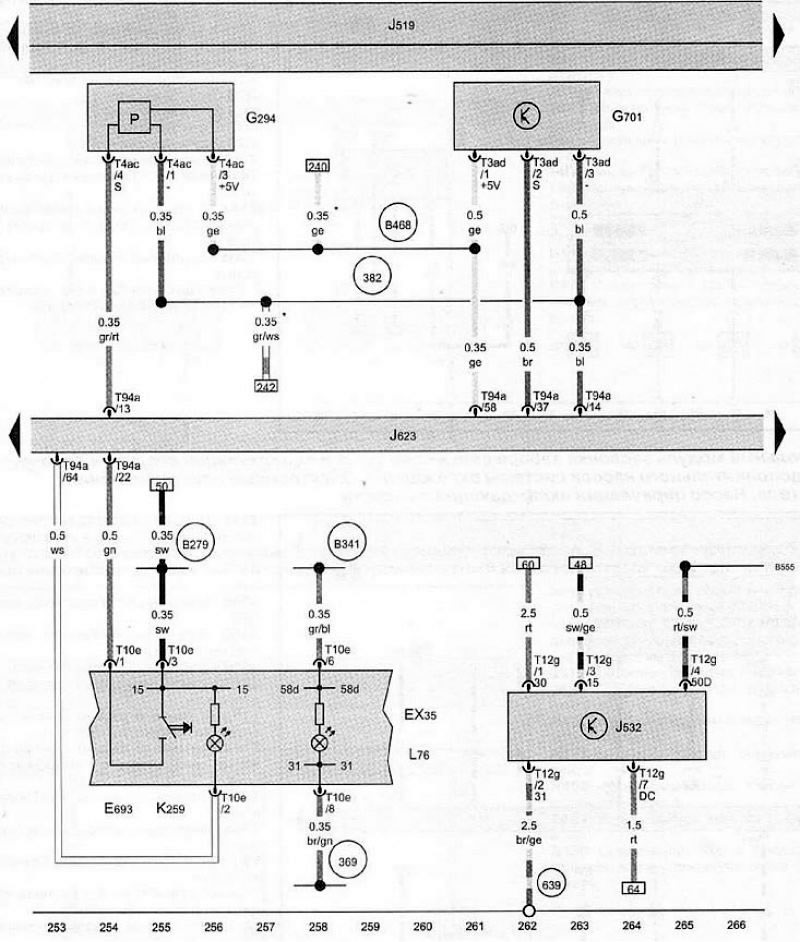

Центральный модуль переключателей 2 на приборной панели, кнопка управления системой Start/Stop, датчик разряжения в усилителе тормозов, датчик нейтрального положения в коробке передач, стабилизатор напряжения, электронный блок управления двигателя, лампа сигнализатора системы Start/Stop
ЕХ35 Центральный модуль переключателей 2 на приборной панели
Е693 Кнопка управления системой Start/Stop
G294 Датчик разряжения в усилителе тормозов
G701 Датчик нейтрального положения в коробке передач
J519 Контрольный модуль питания
J623 Электронный блок управления двигателя
К259 Лампа сигнализатора системы Start/Stop
L76 Лампа подсветки кнопки
T3ad 3-пиновый разъем электропроводки
Т4ас 4-пиновый разъем электропроводки
Т10е 10-пиновый разъем электропроводки
Т12g 12-пиновый разъем электропроводки
Т94а 94-пиновый разъем электропроводки
369 Соединение на «массу» 4, в главном жгуте электропроводки
382 Соединение на «массу» 17, в главном жгуте электропроводки
639 Точка «массы», на левой передней стойке кузова
В279 Положительный разъем 3 (15а) в главном жгуте электропроводки
В341 Разъем 2 (58d), в главном жгуте электропроводки
В468 Разъем 4, в главном жгуте электропроводки
В555 Положительный разъем 2 (50) в главном жгуте электропроводки
* Только модели без системы кондиционирования/Climatronic
[Текст предоставлен порталом autoinstruction.ru]
Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
