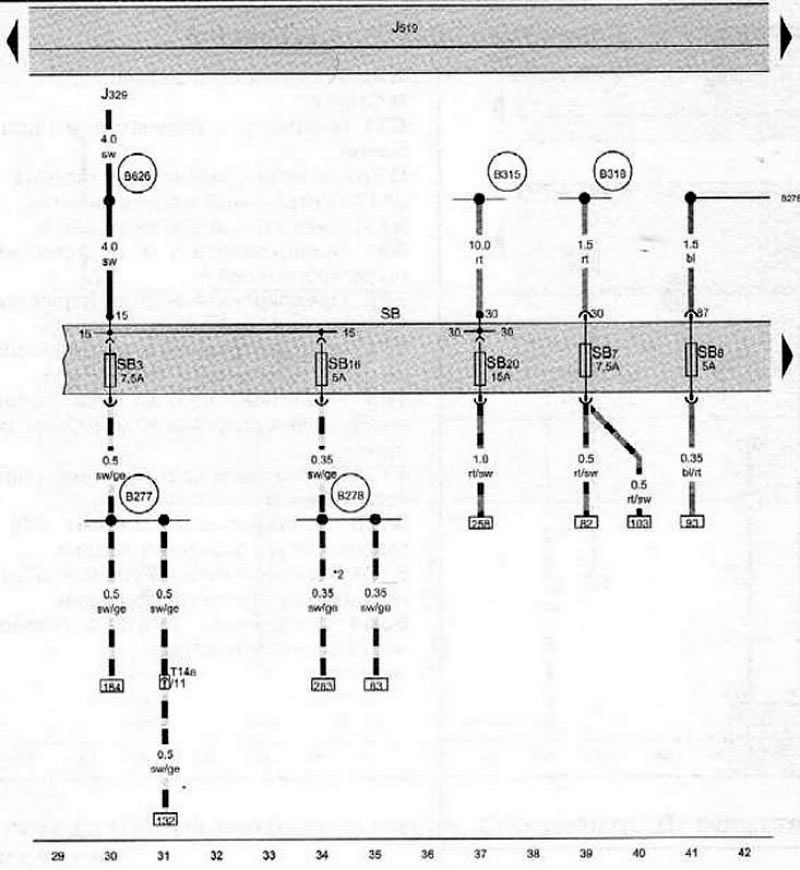

Держатель предохранителей B
J329 Вывод 15-вольтового реле питания
J519 Контрольный модуль питания
SB Держатель предохранителей В
SB3 Предохранитель 3 в держателе предохранителей В
SB7 Предохранитель 7 в держателе предохранителей В
SB8 Предохранитель 8 в держателе предохранителей В
SB16 Предохранитель 16 в держателе предохранителей В
SB20 Предохранитель 20 в держателе предохранителей В
Т14а 14-пиновый разъем электропроводки, спереди слева в моторном отсеке
В275 Положительный разъем (87) в главном жгуте электропроводки
В277 Положительный разъем 1 (15а) в главном жгуте электропроводки
В278 Положительный разъем 2 (15а) е главном жгуте электропроводки
В315 Положительный разъем 1 (30а) в главном жгуте электропроводки
В318 Положительный разъем 4 (30а) в главном жгуте электропроводки
В626 Положительный разъем 2 (15) в главном жгуте электропроводки
* Только для моделей с увеличенными интервалами обслуживания (ESI)
*2 В зависимости от комплектации
Смотрите оригинал на указанном сайте [autoinstruction.ru]

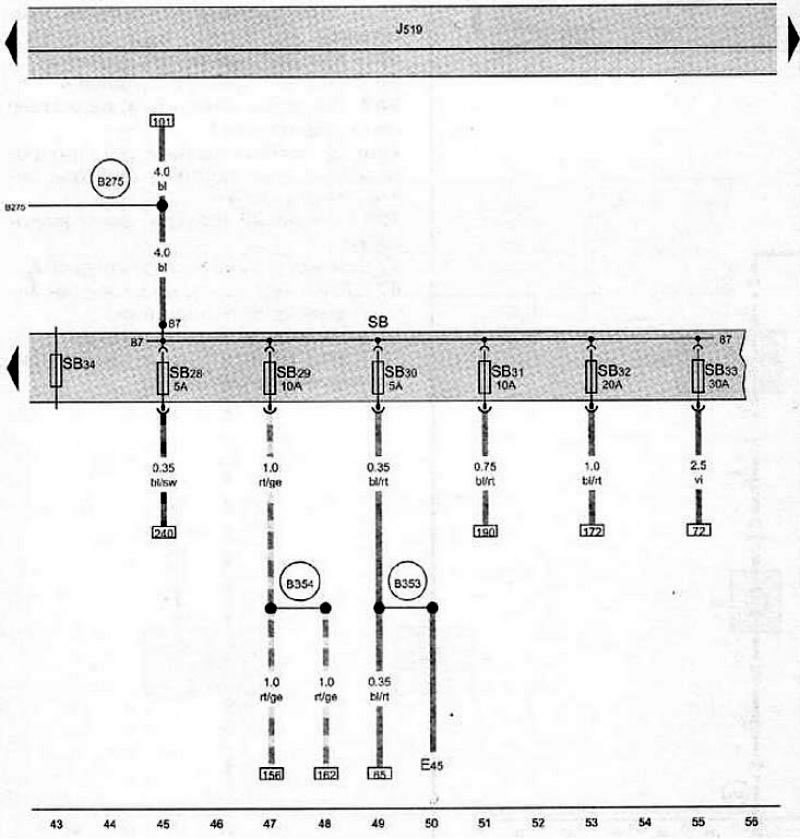

Е45 Выключатель системы круиз-контроля
J519 Контрольный модуль питания
SB Держатель предохранителей В
SB28 Предохранитель 28 в держателе предохранителей В
SB29 Предохранитель 29 в держателе предохранителей В
SB30 Предохранитель 30 в держателе предохранителей В
SB31 Предохранитель 31 в держателе предохранителей В
SB32 Предохранитель 32 в держателе предохранителей В
SB33 Предохранитель 33 в держателе предохранителей В
SB34 Предохранитель 34 в держателе предохранителей В
В275 Положительный разъем (87) в главном жгуте электропроводки
В353 Положительный разъем 4 (87а) в главном жгуте электропроводки
В354 Положительный разъем 5 (87а) в главном жгуте электропроводки
* Только для моделей с системой круиз-контроля (CCS)
Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
