Снятие
1. Снять панель облицовки задней двери (подробнее, см, соответствующий раздел в данной главе).
2. Снять внутренний уплотнитель задней двери.
3. Извлечь крышку (5), показанную на рисунке ниже.
4. Опустить стекло (S) задней двери ровно настолько, чтобы открылся доступ к пальцу (4) и штифту (3), через сервисное отверстие в корпусе двери (2), как показано на рисунке ниже.
Примечание. Если из-за поломки электродвигателя сервопривода механизма стеклоподъемника нет возможности опустить стекло в требуемое положение, необходимо демонтировать электромотор (7) После этого вручную переместить окно в нужное положение.
5. Вкрутить винт (диаметром 5 мм и длиной примерно 70 мм) в регулировочный палец (4), после чего потянуть и извлечь регулировочный палец из анкерного дюбеля (3), как показано на рисунке ниже.
6. Вкрутить винт (диаметром 8 мм и длиной, примерно 80 мм) в анкерный дюбель (3), после чего извлечь его, как показано на рисунке ниже.
Примечание. При вкручивании винта крепления не прикладывать к нему излишней нагрузки.
7. Извлечь анкерный дюбель (3) из направляющей стеклоподъемника двери (1), как показано на рисунке ниже, и, соответственно из стекла.
Примечание. Придерживать стекло при извлечении анкерных дюбелей, чтобы исключить его падение внутрь корпуса двери.
(Оригинал опубликован на веб-сайте www.autoinstruction.ru)
8. Отвести заднюю часть направляющей стекла (2) от опор, как показано на рисунке ниже.

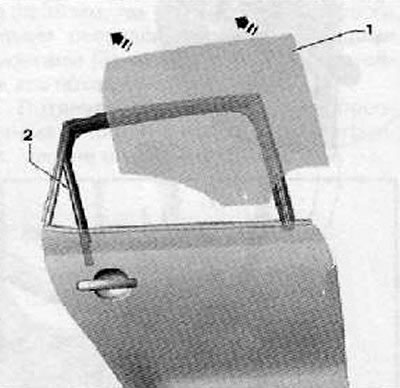

9. Потянуть стекло задней двери (1) вверх, в направлении стрелок (в сторону внутренней части автомобиля), как показано на рисунке ниже. Извлечь стекло из двери.
Установка
Примечание. Перед установкой анкерных дюбелей (3) и фиксирующего пальца (4), проверить стекло задней двери (1) на наличие повреждений.
1. Взять центральный анкерный дюбель (3) и установить его, когда стекло еще не установлено (1), как показано на рисунке ниже.
2. Запрессовать фиксирующий штифт (4) в анкерный дюбель (3), показанный на рисунке ниже.

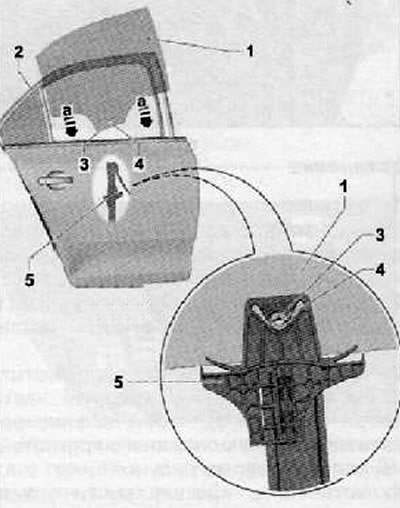

3. Установить стекло (1) в корпус двери (2), перемещая в направлении стрелки «а», после чего вставить направляющую стеклоподьемника (5), как показано на рисунке ниже.
4. Аккуратно постучать по стеклу (1), чтобы оно зафиксировалось в механизме стеклоподъемника (5), как показано на рисунке ниже.
5. Стекло необходимо прижать до фиксации в элементах крепления с характерным щелчком.
6. Далее установка производится в последовательности обратной снятию.
