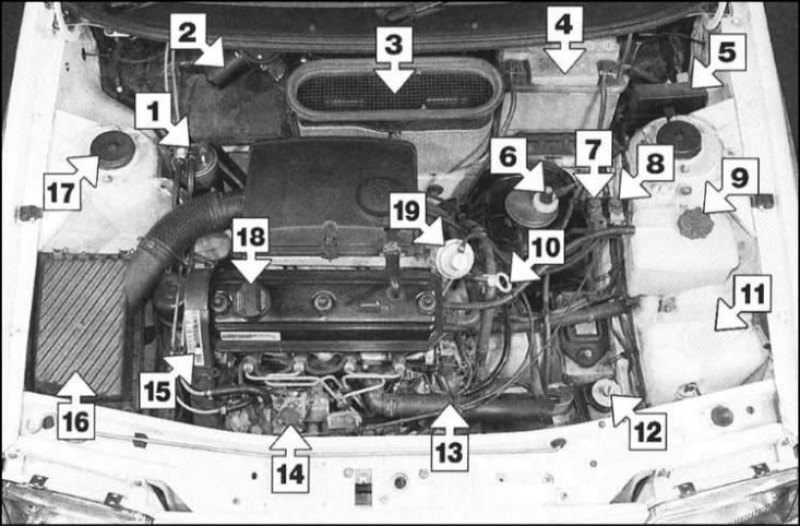

Вид двигательного отсека
1 - Топливный фильтр; 2 - Электромотор привода стеклоочистителей; 3 - Блок отопителя; 4 - Батарея; 5 - Блок управления двигателем/преднакалом; 6 - Резервуар тормозной жидкости; 7 - Электромагнитный клапан EGR; 8 - Клапан стабилизации оборотов холостого хода; 9 - Расширительный бачок системы охлаждения; 10 - Щуп измерения уровня двигательного масла; 11 - Резервуар жидкости омывания ветрового стекла; 12 - Резервуар гидравлической жидкости PAS; 13 - Верхний шланг радиатора; 14 - ТНВД; 15 - Верхняя крышка ремня привода ГРМ; 16 - Кожух воздухоочистителя; 17 - Верхняя опора стойки передней подвески; 18 - Крышка заливной горловины двигательного масла; 19 - Клапан EGR

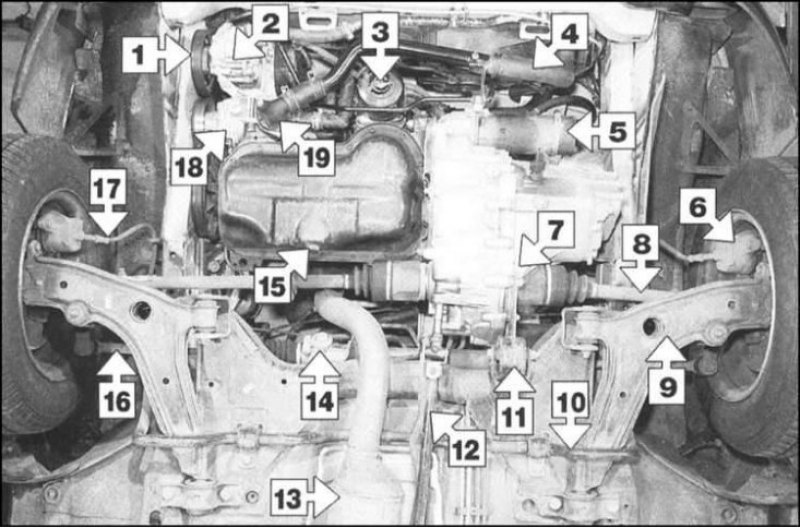

Вид снизу на передок автомобиля (защита картера снята)
1 - Ремень привода вспомогательных агрегатов; 2 - Рулевой насос; 3 - Масляный фильтр; 4 - Нижний шланг радиатора; 5 - Стартер; 6 - Суппорт тормозного механизма переднего колеса; 7 - Сливная пробка картера коробки передач; 8 - Приводной вал; 9 - Вильчатый нижний рычаг подвески; 10 - Стабилизатор поперечной устойчивости; 11 - Задняя опора силового агрегата; 12 - Тяга переключения передач; 13 - Каталитический преобразователь; 14 - Рулевой механизм; 15 - Сливная пробка поддона картера; 16 - Рулевая тяга; 17 - Гибкий тормозной шланг; 18 - Водяной насос; 19 - Кожух термостата
Типичный вид снизу на задок автомобиля
Источник статьи доступен на сайте: AutoInstruction.ru
1 - Гидравлический шланг тормозного механизма; 2 - Топливный бак; 3 - Трос привода стояночного тормоза; 4 - Задний мост; 5 - Задний глушитель; 6 - Нижняя опора стойки задней подвески; 7 - Подвес опоры системы выпуска отработавших газов; 8 - Задний буксировочный рым; 9 - Заливная трубка топливного бака
