Опорожнение системы охлаждения
Примечание. Прежде чем приступать к выполнению процедуры, дождитесь окончательного остывания двигателя. Не допускайте попадания антифриза в глаза, на открытые участки тела и окрашенные поверхности кузовных панелей. Случайные брызги немедленно смывайте обильным количеством воды. Ни в коем случае не оставляйте антифриз без присмотра в незакрытой таре - его сладковатый запах может легко привлечь внимание детей и животных. Помните, что попадание антифриза внутрь организма может привести к летальному исходу.
Модели 1.3 л
1. Дождавшись полного остывания двигателя, твердо взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки.
Источник материала этот сайт autoinstruction.ru

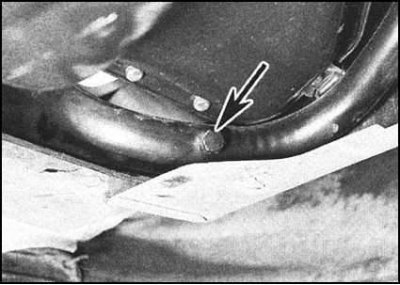

2. Снимите крышку с заливной горловины расширительного бачка (повернув крышку против часовой стрелки до первого упора, сбросьте остаточное давление в системе, затем снимите крышку окончательно). Установите приемную тару под сливную пробку, ввернутую в основание проходящей под шкивом коленчатого вала металлической трубки.
3. Выверните сливную пробку и спустите охлаждающую жидкость в приготовленную емкость.
4. Когда вытекание жидкости прекратится, переместите емкость под сливную пробку в передней части левого торца блока цилиндров, непосредственно под датчиком-выключателем давления масла. Выверните пробку и слейте в емкость остатки охлаждающей жидкости.
5. Если опорожнение системы производится не с целью замены охлаждающей жидкости, проверьте состояние последней. Удостоверьтесь, что слитая жидкость отработала не более трех лет. Если все в порядке, жидкость может быть использована повторно, хотя составители настоящего Руководства и не рекомендуют придерживаться подобной практики. Приготовьте сменные уплотнительные шайбы сливных пробок.
6. Прочистите резьбу пробок и наденьте на них новые уплотнительные шайбы. Слегка смажьте пробки свежим герметиком, затем вверните их на свои штатные места и затяните с требуемым усилием.
Модели 1.6 л
1. Дождавшись полного остывания двигателя, снимите крышку с заливной горловины расширительного бачка. Установите подходящую сливную емкость под штуцер нижнего шланга радиатора. .
2. Отпустите крепежный хомут, отсоедините нижний шланг от радиатора и слейте охлаждающую жидкость в приготовленную емкость.
3. Если опорожнение системы производится не с целью замены охлаждающей жидкости, проверьте состояние последней. Удостоверьтесь, что слитая жидкость отработала не более двух лет. Если все в порядке, жидкость может быть использована повторно, хотя составители настоящего Руководства и не рекомендуют придерживаться подобной практики.
4. Когда вытекание жидкости прекратится, подсоедините шланг на место и закрепите его хомутом.
Промывка системы охлаждения
1. При небрежном отношении к выполнению регулярной смены охлаждающей жидкости, а также в случае сильного разжижения антифриза в результате частого добавления в систему простой воды, происходит постепенное снижение эффективности охлаждения двигателя вследствие отложения на стенках каналов и галерей системы накипи и продуктов коррозии. Восстановление исходной производительности системы охлаждения может быть произведено путем ее промывки.
2. Промывка радиатора производится отдельно от охладительного тракта двигателя во избежание риска загрязнения всей системы.
Радиатор
1. Отсоедините от радиатора верхний и нижний шланги большого сечения, а также все прочие, имеющие отношение к функционированию системы охлаждения шланги (см. Главу Системы охлаждения, отопления).
2. Вставьте в приемный патрубок верхнего шланга на радиаторе садовый шланг и включите подачу воды. Продолжайте промывку до тех пор, пока вода, вытекающая через нижний патрубок, не приобретет абсолютную прозрачность.
3. Если добиться прозрачности выходной струи не удается, следует использовать для промывки радиатора одно множества выпускаемых в настоящее время патентованных чистящих средств. В случаях особо серьезного загрязнения радиатор следует снять с автомобиля и подвергнуть обратнопоточной промывке.
Блок двигателя
1. Снимите термостат (см. Главу Системы охлаждения, отопления), затем временно установите на место его крышку.
2. Отсоединив от радиатора верхний и нижний шланги, проденьте в первый конец садового шланга и подайте воду. Продолжайте промывку до тех пор, пока вытекающая через нижний шланг струя не станет абсолютно чистой и прозрачной.
3. Закончив промывку, установите на место термостат и восстановите исходное подсоединение шлангов системы охлаждения (см. Главу Системы охлаждения, отопления).
Заправка системы охлаждения
Прежде чем приступать к заправке системы охлаждения, удостоверьтесь в исправности состояния и надежности крепления на своих штуцерах и патрубках всех имеющих отношение к ее функционированию шлангов. Не забывайте, что система в любое время года должна заправляться требуемого состава смесью антифриза с водой. В противном случае начнется быстрое развитие коррозии внутренних стенок каналов тракта.
Модели 1.3 л
1. Удостоверьтесь в надежности затягивания обеих сливных пробок.
2. Опустите автомобиль на землю и выверните датчик температуры охлаждающей жидкости (CTS) из верхней части кожуха термостата (см. Главу Системы охлаждения, отопления).
3. Снимите крышку заливной горловины расширительного бачка и медленно начинайте заливать в бачок смесь требуемого состава (см. ниже), наблюдая за кожухом термостата. Когда через отверстие под установку CTS начнет вытекать свободная от воздушных пузырей смесь, вверните датчик на место.
4. Установив на место CTS, продолжайте заливать смесь до тех пор, пока ее уровень в расширительном бачке не поднимется до отметки МАХ на полупрозрачной стенке последнего.
5. Установите на место крышку заливной горловины, и прочно затяните ее.
6. Запустите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться и вновь выключиться вентилятор системы охлаждения).
7. Заглушите двигатель, дайте ему остыть, затем еще раз проверьте уровень охлаждающей жидкости в расширительном бачке. В случае необходимости произведите корректировку.
Модели 1.6 л
1. Удостоверьтесь в исправности состояния и надежности крепления на своем штуцере нижнего шланга радиатора. Снимите крышку заливной горловины расширительного бачка.
2. Снимите крышку заливной горловины расширительного бачка и медленно заливайте в горловину смесь требуемого состава до тех пор, пока ее уровень в расширительном бачке не поднимется до отметки МАХ на полупрозрачной стенке последнего.
3. Установите на место крышку заливной горловины, и прочно затяните ее.
4. Запустите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться и вновь выключиться вентилятор системы охлаждения).
5. Заглушите двигатель, дайте ему остыть, затем еще раз проверьте уровень охлаждающей жидкости в расширительном бачке. В случае необходимости произведите корректировку.
Компоновка охлаждающей жидкости
1. Замена охлаждающей жидкости должна производиться в соответствии с графиком текущего обслуживания автомобиля (см. выше). Только регулярность смены антифриза позволяет минимизировать коррозию охладительного тракта и обеспечить требуемую морозоустойчивость смеси в зимнее время года.
2. Используйте для компоновки смеси только антифриз на базе этиленгликоля, наилучшим образом подходящий для заправки автомобильных систем охлаждения, тракт которых состоит из разнородных металлов. Требования к составу смеси, в зависимости от необходимого уровня защиты, приведены в Спецификациях.
3. Пред началом заправки система должна быть полностью опорожнена, предпочтительно промыта, а состояние и надежность крепления всех шлангов охладительного тракта тщательно проверены.
4. Закончив заправку системы, прикрепите к горловине расширительного бачка ярлык с данными о дате заправки и составе залитой смеси. При всех последующих корректировках уровня в систему должна добавляться только смесь того же состава, что указана на информационном ярлыке.
5. Ни в коем случае не используйте предназначенный для применения в системе охлаждения антифриз в качестве морозоупорной присадки к жидкости омывания стекол - такая практика неизбежно приведет к повреждению лакокрасочного покрытия кузовных панелей.
