Общая информация
Система улавливания топливных испарений состоит из клапана продувки, заполненного активированным углем адсорбера и соединительных шлангов.
Клапан продувки установлен в кронштейне на задней части брызговика арки левого колеса. Адсорбер закреплен специальным хомутом позади клапана.
Замена компонентов
Клапан продувки адсорбера
1. Выключите зажигание, затем отсоедините от клапана электропроводку.
2. Потянув клапан вверх, высвободите его резиновые опоры из крепежного хомута.
3. Отпустите хомуты и отсоедините от клапана резиновые шланги, на всякий случай промаркировав их во избежание путаницы при подсоединении.
4. Установка производится в обратном порядке.
Угольный адсорбер
1. Отсоедините от верхней части адсорбера подведенные к нему шланги, идущие от топливного бака и клапана продувки.

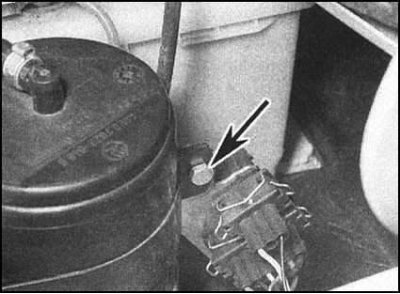

2. Выверните стяжной болт крепежного хомута и снимите адсорбер).
