Снятие
Компоненты сборки воздухоочистителя (модели 1.6 л)
1 - Винты крепления крышки корпуса дросселя; 2 - Крышка корпуса дросселя; 3 - Приемное колено рукава подачи воздуха; 4 - Патрубок сапуна; 5 - Уплотнительная прокладка; 6 - Рукав подачи воздуха; 7 - Верхняя крышка воздухоочистителя; 8 - Фильтрующий элемент; 9 - Кожух воздухоочистителя; 10 - Рукав воздухозаборника; 11 - Насадка; 12 - Рукав подачи подогретого воздуха; 13 - Пластмассовая гайка; 14 - Кожух устройства подогрева всасываемого воздуха
Модели 1.3 л

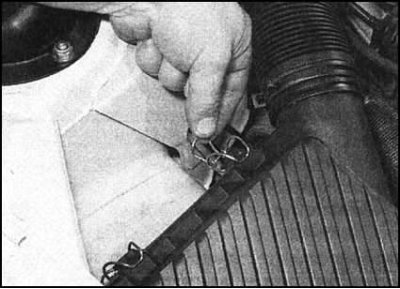

1. Отпустите расположенные по периметру верхней крышки воздухоочистителя проволочные фиксаторы.

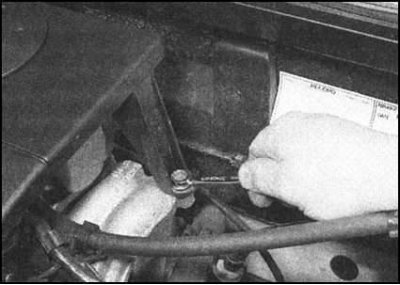

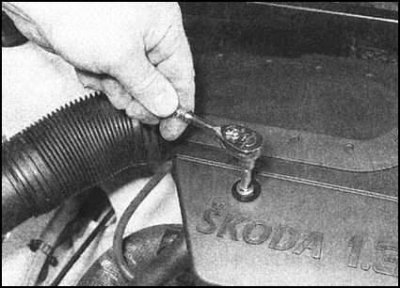

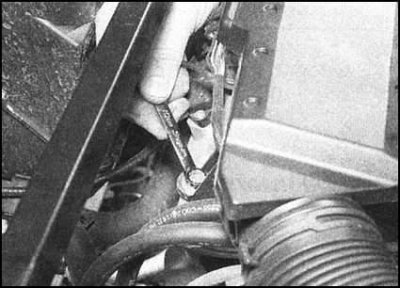

2. Выверните три болта из крышки корпуса дросселя, затем высвободите из фиксаторов на нижней стороне крышки шланг, идущий к угольному адсорберу, и жгуты электропроводки.

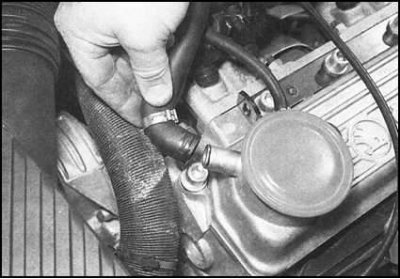

3. Отсоедините от крышки головки цилиндров патрубок вентиляционного сапуна...

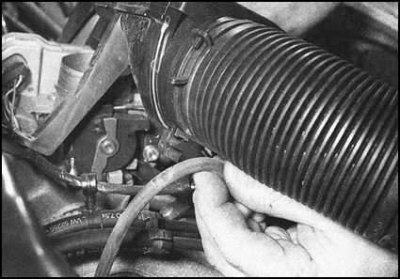

...и высвободите из фиксатора под впускным воздуховодом вакуумный шланг регулятора давления топлива.

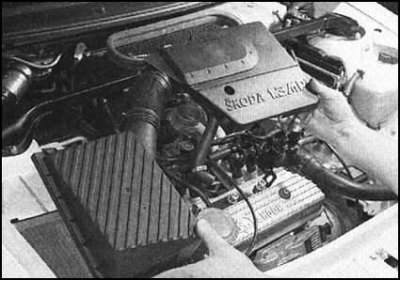

4. Снимите крышку корпуса дросселя вместе с верхней крышкой воздухоочистителя и впускным воздуховодом.
Модели 1.6 л

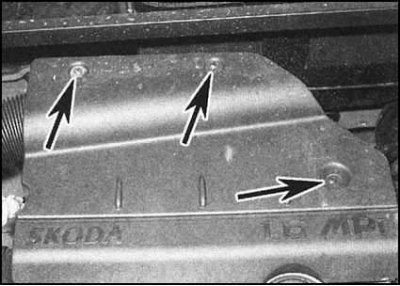

1. Выверните три винта из крышки, установленной на корпуса дросселя. Обратите внимание, что передний винт длиннее остальных двух.
2. Высвободите из фиксаторов на нижней стороне крышки корпуса дросселя все шланги и жгуты электропроводки. Поднимите крышку.
3. Отпустите четыре проволочных фиксатора, расположенных по периметру верхней крышки воздухоочистителя.
4. Отсоедините от верхней части приемного колена рукава подачи воздуха вентиляционный патрубок. Высвободите из фиксаторов и сдвиньте в сторону все мешающие снятию колена провода и шланги.
5. Выверните три крепежных винта и снимите колено рукава подачи воздуха вместе с рукавом и верхней крышкой воздухоочистителя.
Все модели
1. При соответствующей комплектации, проверьте состояние резиновой уплотнительной прокладки, установленной сверху на корпуса дросселя. В случае необходимости произведите замену.

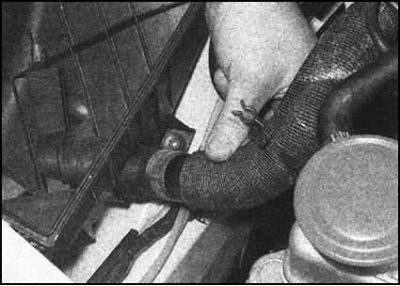

2. При необходимости снятия кожуха воздухоочистителя с брызговика колесной арки, извлеките фильтрующий элемент и отсоедините от основания кожуха рукав подачи подогретого воздуха.

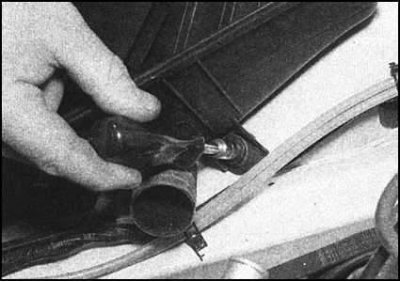

3. Кожух крепится пластмассовой гайкой спереди. Две боковые резиновые опоры вставлены в отверстия в брызговике колесной арки.

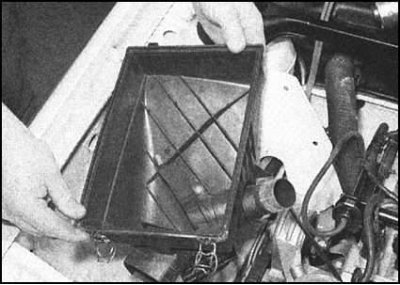

4. Отдайте гайку, высвободите опоры из брызговика и извлеките кожух из двигательного отсека.

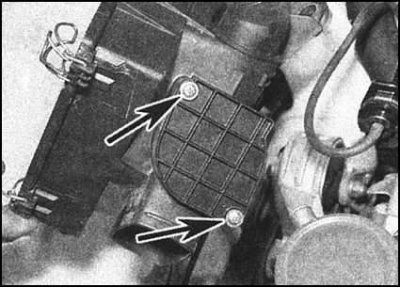

5. Клапан управления заслонкой устройства подачи подогретого воздуха может быть снят после отдавания двух крепежных винтов в передней части кожуха.
Установка

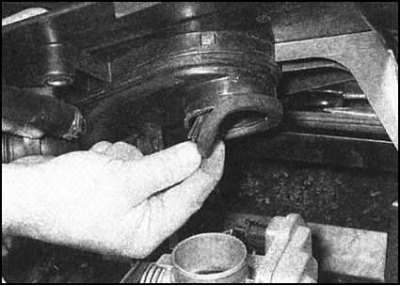

Установка производится в обратном порядке. Резиновая уплотнительная прокладка корпуса дросселя должна обеспечивать полную воздушную герметизацию - малейшая неплотность стыка может существенно сказаться на стабильности оборотов двигателя.
