Примечание. Прежде чем приступать к выполнению описанных ниже процедур, ознакомьтесь с текстом предупреждений, приведенных в Разделе Подушка безопасности - общая информация, меры предосторожности и деактивация системы.
Отсоедините отрицательный провод от батареи (см. предупреждение. Приведенное в Разделе Общая информация и меры предосторожности) и обождите в течение не менее одной минуты.
Водительская подушка безопасности
Снятие

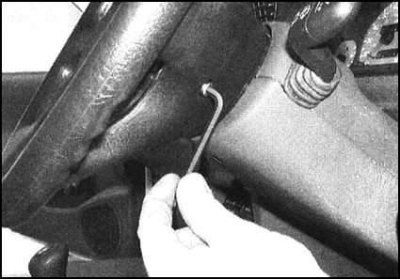

1. Выверните два винта крепления сборки подушки безопасности с задней стороны рулевого колеса (с целью обеспечения наилучшего доступа поверните соответствующим образом рулевое колесо).
2. Верните рулевое колесо в прямолинейное положение и аккуратно извлеките из его ступичной части сборку подушки безопасности. Отсоедините от сборки электропроводку. Постарайтесь не ударять и не стряхивать сборку, а также не переворачивать ее накладкой вниз.
Установка
1. Проследите за надежностью крепления электрического разъема. При посадке сборки на штатное место постарайтесь не допустить зажимания проводов.
2. Вверните крепежные винты и затяните их с требуемым усилием.
3. Удостоверьтесь, что в автомобиле никого нет, затем подсоедините батарею. Через открытую водительскую дверь включите зажигание и удостоверьтесь в исправности срабатывания контрольной лампы.
Пассажирская подушка безопасности
Первоисточник расположен на портале autoinstruction.ru
Снятие
1. Аккуратно отпустите фиксаторы и снимите крышку доступа к сборке подушке с пассажирской стороны панели приборов.
2. Отдайте гайки крепления сборки подушки безопасности и снимите шайбы. Аккуратно снимите сборку со своего посадочного места и отсоедините от нее электропроводку.
3. Для снятия опорного кронштейна сборки выверните винты крепления кронштейна панели отделки (через отверстие панели крышки), затем высвободите основание панели из фиксаторов и снимите секцию с панели приборов. Отдайте крепежные гайки, скиньте шайбы и снимите опорный кронштейн с переборки двигательного отсека.
Установка
1. Если снимали, установите на место опорный кронштейн на переборку двигательного отсека и затяните гайки его крепления с требуемым усилием. Защелкните на место панель отделки и прочно затяните винты ее крепления.
2. Подсоедините электропроводку, проследив за надежностью фиксации разъема и посадите сборку подушки на свое штатное место, - постарайтесь не зажимать провода. Наверните крепежные гайки и затяните их с требуемым усилием. Установите на панель приборов крышку доступа к сборке подушки безопасности.
3. Удостоверьтесь, что в автомобиле никого нет, затем подсоедините батарею. Через открытую водительскую дверь включите зажигание и удостоверьтесь в исправности срабатывания контрольной лампы.
Блок управления системы подушек безопасности
Снятие
1. Снимите центральную консоль (см. Раздел Снятие и установка центральной консоли).
2. Снимите магнитолу (см. Раздел Снятие и установка автомагнитолы), затем отогните стопорные язычки и извлеките салазки сборки из своего гнезда в панели приборов. Отсоедините от салазок антенну роликового подшипника и электропроводку питания.
3. Снимите рукав, соединяющий основание кожуха отопителя с воздуховодом заднего ножного колодца.
4. Отдайте крепежные гайки и снимите ножной упор, установленный вблизи педали сцепления.
5. На моделях с правосторонним рулевым управлением в пассажирском ножном колодце отпустите фиксатор и снимите декоративную крышку с левого кронштейна опоры педальной сборки.
Примечание. Для отпускания фиксатора извлеките из него центральный штифт.
 |
 |

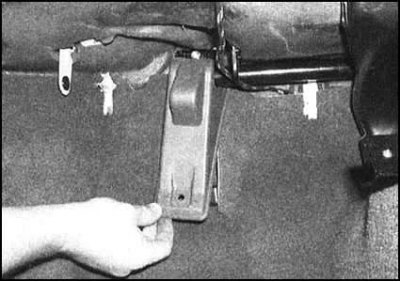

6. На всех моделях отогните ковровое покрытие с целью обеспечения доступа к расположенному под передним концом ножного воздуховода блока управления подушки безопасности.
7. Отдайте крепежные гайки, скиньте шайбы и снимите блок управления со своих опор.
8. Отпустите фиксатор, отсоедините электропроводку и извлеките блок управления из автомобиля.
Установка
1. Подсоедините электропроводку и прочно защелкните фиксатор разъема. Установите блок управления на свои опоры (стрелка на верней плоскости блока должна указывать вперед по автомобилю). Наверните крепежные гайки и затяните их с требуемым усилием.
2. Установите на место воздушный рукав, проследив за правильностью введения его в зацепление с ответными компонентами.
3. Отогните ковровое покрытие и установите на место ножной упор, прочно затянув его крепежные гайки.
4. На моделях с правосторонним рулевым управлением установите на левый кронштейн педальной сборки декоративную крышку и надежно закрепите ее фиксатором.
5. На всех моделях установите центральную консоль (см. Раздел Снятие и установка центральной консоли).
6. Подсоедините к салазкам магнитолы электропроводку и антенный кабель. Заправьте салазки в панель приборов, проследив за надежностью фиксации ее стопорными язычками. Установите на место магнитолу.
7. Удостоверьтесь, что в автомобиле никого нет, затем подсоедините батарею. Через открытую водительскую дверь включите зажигание и удостоверьтесь в исправности срабатывания контрольной лампы.
Контактный блок системы подушек безопасности
Снятие
1. Снимите сборку водительской подушки безопасности, затем снимите рулевое колесо.
2. Пометьте положение контактного блока по отношению к рулевому колесу, затем выверните крепежные винты и разделите компоненты.
Внимание! Не вращайте снятый с автомобиля контактный блок!
Установка
1. Установите контактный блок на рулевое колесо автомобиля в соответствии с нанесенными в процессе демонтажа посадочными метками. Вверните и прочно затяните крепежные винты. При установке нового блока обрежьте и снимите крепежный хомут.
2. Установите на место рулевое колесо (см. Раздел Снятие и установка рулевого колеса), затем установите сборку водительской подушки безопасности.
Сборки боковых подушек безопасности передних сидений
Выполнение процедур снятия и установки сборок боковых подушек безопасности следует поручить специалистам автосервиса, ввиду большого риска повреждения обивки сидений.
