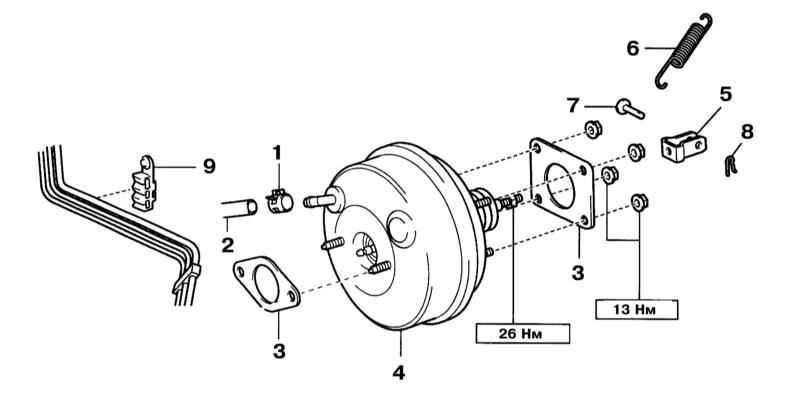

Компоненты установки вакуумного усилителя тормозов
1 - Хомут; 2 - Вакуумный шланг; 3 - Прокладка; 4 - Вакуумный усилитель; 5 - Скоба; 6 - Возвратная пружина; 7 - Штифт; 8 - Шплинт; 9 - Держатель
Проверка
1. Выжмите педаль рабочего тормоза несколько раз при выключенном двигателе и удостоверьтесь, что ход педали не меняется.
2. Выжмите педаль тормоза и запустите двигатель. Если педаль медленно опустится, вакуумный усилитель исправен.
3. Запустите двигатель и заглушите его через 1÷2 минуты. Медленно выжмите педаль тормоза несколько раз. Если педаль глубоко нажимается первый раз, а при второй или третьей попытке её ход постепенно уменьшается, усилитель герметичен.
4. При работающем двигателе выжмите педаль тормоза и, не отпуская её, заглушите двигатель. В подтверждение герметичности вакуумного усилителя педаль не должна менять своё ход через 30 секунд её удерживания.
Снятие
1. Снимите ГТЦ (см. Раздел Снятие и установка резервуара и главного тормозного цилиндра (ГТЦ)).
(Первоисточник расположен на портале: Autoinstruction.ru)
2. Отсоедините от вакуумного усилителя вакуумный шланг.
3. Высвободите из держателя (9) три трубки.
4. Снимите возвратную пружину.
5. Извлеките шплинт и выньте штифт.
6. Отдайте 4 гайки и снимите скобу.
7. Снимите усилитель вместе с прокладкой.
Установка
1. Установите усилитель с новой прокладкой.
2. Установите на шток усилителя скобу.
3. Затяните гайки крепления усилителя с усилием 13 Нм.
4. Вставьте штифт в скобу и педаль рабочего тормоза и зафиксируйте его шплинтом.
5. Установите возвратную пружину педали тормоза.
6. Установите на ГТЦ новую прокладку.

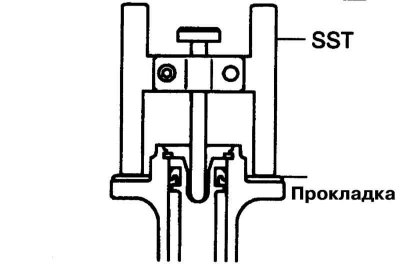

7. Установите на прокладку специальное приспособление и опустите стержень приспособления до момента касания с поршнем.
8. Снимите специальное приспособление с ГТЦ и установите на усилитель.
9. Измерьте зазор между штоком усилителя и стержнем специального приспособления, - он должен составлять 0 мм.
10. Отрегулируйте выступ штока усилителя так, чтобы его конец слегка касался стержня специального приспособления.
Регулировку производите при отсутствии отрицательного давления, приложенного к усилителю (для этого при заглушенном двигателе несколько раз выжмите педаль тормоза, чтобы выровнять давление в усилителе с атмосферным давлением).
11. Установите ГТЦ, подсоедините к усилителю вакуумный шланг, зафиксируйте тормозные линии в держателе.
12. Заполните резервуар тормозной жидкостью, прокачайте тормозную систему и проверьте её на утечки.
13. Отрегулируйте педаль рабочего тормоза (см. Раздел Проверка и регулировка хода педалей рабочего и стояночного тормоза). Совершите пробную поездку.
