Демонтаж
1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Снимите генератор.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Генератор - двигатель Td6.
3. Снимите левое переднее колесо.
Предостережение: Не работайте под автомобилем, поднятым только на домкрате или подъемнике. Всегда устанавливайте страховочные подпорки.
4. Установите емкость для сбора вытекающей охлаждающей жидкости.
Внимание: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты системы от попадания грязи.
5. Очистите поверхность вокруг быстроразъемных соединений шлангов.

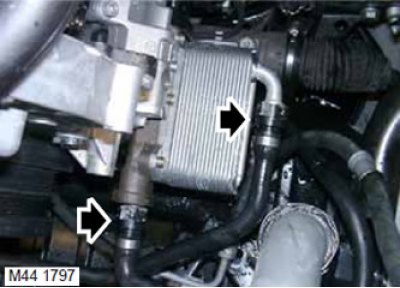

6. Ослабьте два фиксатора и отсоедините шланги системы охлаждения от охладителя автоматической трансмиссии.
7. Установите емкость для сбора вытекающей рабочей жидкости.

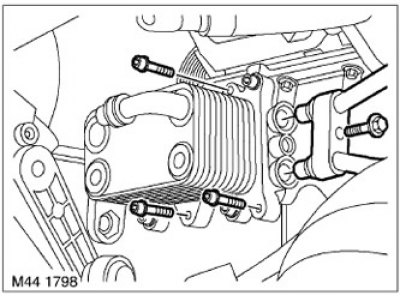

8. Выверните винт крепления прижима и отсоедините трубопроводы автоматической трансмиссии от охладителя.
9. Выверните 3 винта крепления охладителя к кронштейну.
10. Снимите охладитель автоматической трансмиссии.
11. Снимите и выбросьте два уплотнительных кольца из трубопроводов охладителя автоматической трансмиссии.
Сборка
1. Протрите места присоединения трубопроводов к охладителю.
2. Убедитесь в чистоте торцев трубопроводов, смажьте новые уплотнительные кольца рабочей жидкостью и установите их на трубопроводы.
3. Расположите охладитель на кронштейне и совместите с ним трубопроводы автоматической трансмиссии. Установите трубопроводы, прижим трубопроводов и заверните винт прижима от руки.
4. Установите винты крепления охладителя и затяните их с моментом 10 Н·м.
5. Установите винт крепления прижима трубопроводов к охладителю и затяните его с моментом 10 Н·м.
6. Присоедините и закрепите шланги к охладителю автоматической трансмиссии.
7. Установите на место генератор.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ Генератор - двигатель Td6.
8. Установите на место колесо и затяните гайки с моментом 140 Н·м.
9. Долейте охлаждающую жидкость в систему охлаждения.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Слив охлаждающей жидкости, промывка системы и заполнение.
10. Долейте рабочую жидкость в автоматическую трансмиссию.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ОПЕРАЦИИ ОБСЛУЖИВАНИЯ, Рабочая жидкость автоматической трансмиссии - двигатель Td6.
11. Присоедините отрицательную клемму к аккумуляторной батарее.
