Снятие

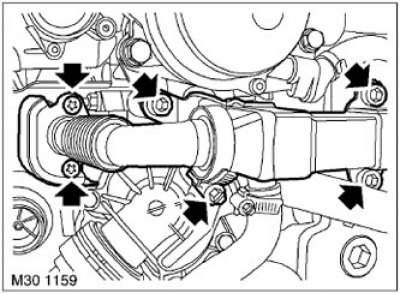

1. Отверните 3 болта крепления теплообменника системы EGR.
2. Ослабьте хомут крепления трубки системы рециркуляции отработавших газов к теплообменнику и снимите хомут с теплообменника.
3. Отверните 2 болта крепления теплозащитного экрана и трубки системы EGR к выпускному коллектору.
4. Снимите теплозащитный экран с коллектора.
5. Снимите трубку системы EGR с хомутом.
6. Ослабьте хомут и снимите шланг слива масла из турбокомпрессора.
7. Отверните болт крепления турбокомпрессора к опорному кронштейну.
8. Отверните 12 гаек крепления выпускного коллектора, снимите коллектор и утилизируйте прокладку.
9. Отверните 3 болта крепления турбокомпрессора к выпускному коллектору. Утилизируйте прокладку.
Установка
1. Протрите впускной коллектор и ответную привалочную поверхность.
2. Установите турбокомпрессор на новую прокладку и затяните болты его крепления. Момент затяжки 50 Н·м.
3. Установите выпускной коллектор на головку цилиндров, использовав новую прокладку.
4. Вверните болты крепления выпускного коллектора и затяните их. Момент затяжки 24 Н·м.
5. Вверните болт крепления турбокомпрессора к опорному кронштейну и затяните его. Момент затяжки 25 Н·м.
6. Присоедините шланг слива масла и закрепите его хомутом.
7. Протрите трубку системы рециркуляции отработавших газов и ответную привалочную поверхность.
8. Установите трубку системы рециркуляции отработавших газов (EGR), наденьте хомут, но пока не затягивайте его полностью.
9. Наденьте на коллектор теплоизолирующий экран и затяните болты крепления трубки системы рециркуляции отработавших газов (EGR) и теплоизолирующего экрана. Момент затяжки 25 Н·м.
10. Затяните хомут крепления трубки системы EGR к клапану системы.
11. Затяните болты крепления теплообменника системы рециркуляции отработавших газов (EGR). Момент затяжки 25 Н·м.
