Демонтаж
1. Снимите опорную площадку аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Площадка - аккумуляторная батарея.
2. Снимите подкрылок передней колесной ниши.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок -передняя колесная арка.
3. Слейте охлаждающую жидкость из системы охлаждения.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Слив охлаждающей жидкости, промывка системы и заполнение.
4. Установите емкость для сбора вытекающей охлаждающей жидкости.

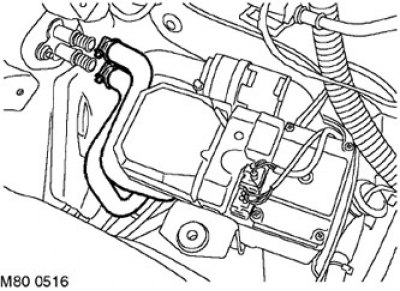

5. Ослабьте хомуты и снимите входной и выходной шланги с обогревателя FBH.
Внимание: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия шлангов и штуцеров обогревателя для защиты от попадания грязи в систему.

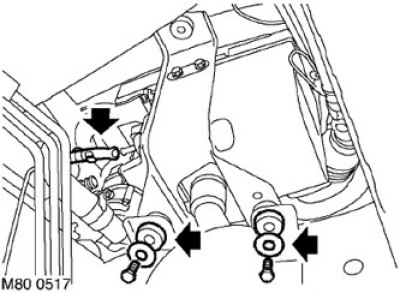

6. Расположите впитывающую ткань, ослабьте хомут и снимите шланг подачи топлива с обогревателя FBH. Закройте шланг пробкой и сдвиньте его в сторону.
7. Выверните 2 винта крепления обогревателя к опоре.

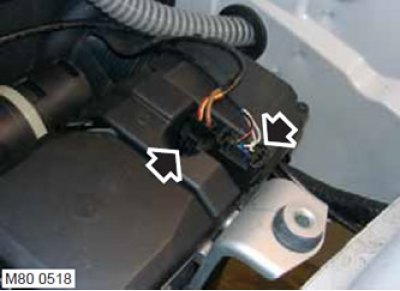

8. Снимите обогреватель с опоры, отсоедините колодки разъемов и сместите агрегат в сторону.
Примечание: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
9. Выверните 3 винта крепления обогревателя к опоре.
10. Снимите опору.
11. Разрежьте и выбросьте хомут, крепящий приемный фильтр к обогревателю. Освободите фиксатор и снимите приемный узел в сборе.
(Информация скопирована с сайта: «AutoInstruction.ru»)
Сборка
1. Установите приемный узел и закрепите фиксаторы.
2. Установите опору обогревателя и и затяните болты с моментом 10 Н·м.
3. Присоедините колодки к разъемам обогревателя.
4. Совместите выпускную трубу обогревателя с системой выпуска двигателя, установите обогреватель на опору и затяните винты крепления с моментом 10 Н·м.
5. Присоедините шланги системы охлаждения к обогревателю и закрепите их хомутами.
6. Присоедините шланг подачи топлива к обогревателю и закрепите его хомутами.
7. Залейте в двигатель охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Слив охлаждающей жидкости, промывка системы и заполнение.
8. Установите на место подкрылок передней колесной ниши.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок -передняя колесная арка.
9. Установите на место опорную площадку аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Площадка - аккумуляторная батарея.
