Демонтаж
1. Снимите перчаточный ящик в сборе.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик.
Демонтаж перчаточного ящика необходим для получения доступа к винтам крепления жгута кабелей панели управления.
2. Снимите кожух панели управления.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Панель управления - снятие для доступа к месту ремонта и установка на место.

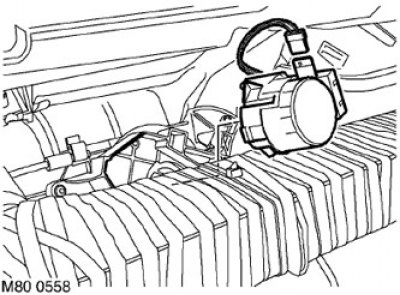

3. Отсоедините колодку разъема и снимите шаговый электродвигатель, управляющий распределением воздуха.

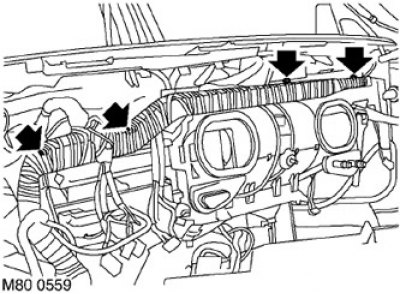

4. Выверните винты типа Torx и гайки из задней части желоба для жгута кабелей панели управления. Освободите фиксаторы, для того чтобы можно было сдвинуть жгут кабелей и облегчить доступ. Не перерезайте хомуты крепления жгута к полке.

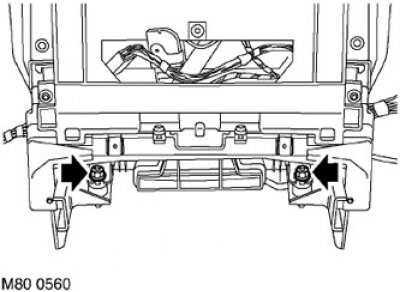

5. Снимите 2 гайки крепления блока HEVAC к кронштейну панели управления.
6. Запомните, как проложен жгут проводов HEVAC, прежде чем снимать узел.
7. С помощью помощника выньте узел HEVAC из панели управления.
Сборка
1. Расположите блок HEVAC в панели управления.
2. В случае загрязнения очистите жгут кабелей и тяги HEVAC от грязи.
3. Установите и затяните гайки крепления блока HEVAC к панели управления.
4. Расположите желоб жгута кабелей и прикрепите его к кронштейну панели управления.
5. Установите шаговый электродвигатель на блок управления отопителем, подсоедините колодку разъема.
6. Установите на место кожух панели управления.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Панель управления - снятие для доступа к месту ремонта и установка на место.
7. Установите перчаточный ящик в сборе.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик.
