ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите короб воздухозаборника.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
3. Опорожните систему кондиционера и соберите хладагент.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
4. Снимите перчаточный ящик.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик.
5. Запомните установочное положение и отсоедините 8 колодок от блока предохранителей.

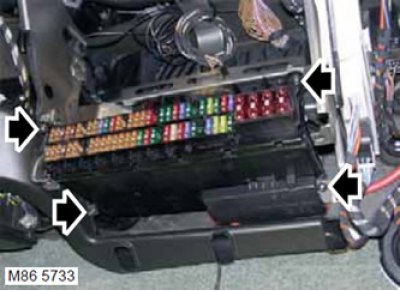

6. Отверните 4 винта Torx крепления блока предохранителей и отведите его в сторону.

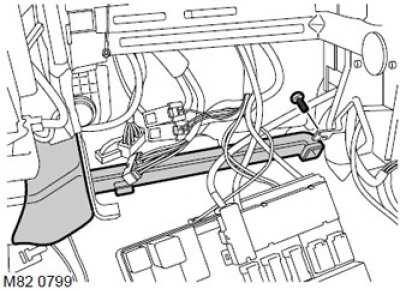

7. Выверните винт крепления воздуховода пола к кронштейну. Снимите воздуховод.
8. Освободите кабель датчика испарителя с крышки блока TXV.
9. Выверните 4 винта типа Torx, крепящих крышку блока TXV и переместите ее в сторону.
10. Выверните 2 винта типа Allen, крепящие трубопроводы кондиционера к перегородке, отсоедините трубы, снимите и выбросьте уплотнительные кольца.

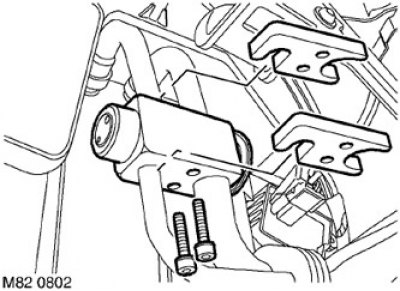

11. Выверните 2 винта типа Allen, крепящие трубопроводы кондиционера к блоку TXV, отсоедините трубы, снимите и выбросьте уплотнительные кольца.
12. Снимите блок TXV.
13. Закройте отверстия всех соединений пробками.
Сборка
1. Очистите поверхности сопряжения и места установки уплотнений испарителя, блока TXV и трубопроводов кондиционера.
2. Смажьте новые уплотнительные кольца чистым специальным маслом и установите их на трубопроводы испарителя.
3. Установите блок TXV на трубопроводы кондиционера, установите фиксаторы, заверните винты крепления и затяните их с моментом 6 Н·м.
4. Расположите трубопроводы кондиционера на перегородке, заверните винты крепления и затяните их с моментом 6 Н·м.
5. Установите и закрепите крышку блока TXV.
6. Расположите и зафиксируйте нижний воздуховод отопителя.
7. Закрепите кабель датчика испарителя.
8. Установите блок предохранителей и закрепите его винтами.
9. Присоедините колодки к разъемам блока предохранителей.
10. Установите перчаточный ящик.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик.
11. Заправьте систему кондиционера.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
12. Установите на место короб воздухозаборника.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
13. Присоедините "отрицательную" клемму аккумуляторной батареи.
