Демонтаж
1. Снимите сиденье в сборе.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.

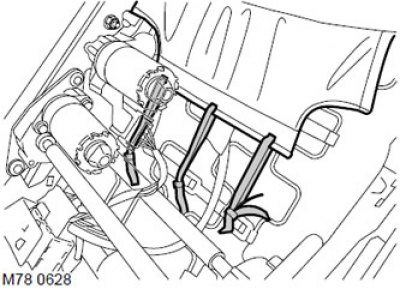

2. Освободите под сиденьем 3 лямки-натяжителя панели спинки сиденья.

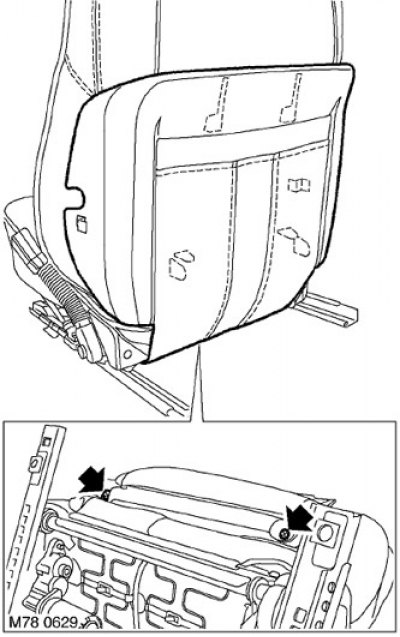

3. Выверните 2 винта крепления нижней декоративной накладки спинки.
4. Освободите нижнюю накладку от 6 фиксаторов и снимите ее.

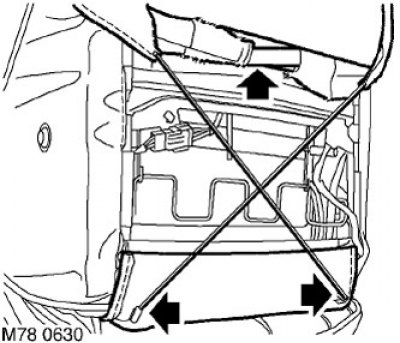

5. Отсоедините 2 шнура-натяжителя верхней части обивки спинки сиденья.
6. Освободите ленту "липучку" крепления обивки спинки.

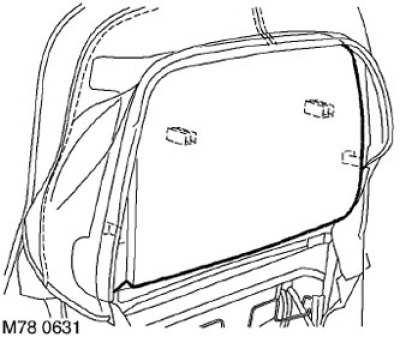

7. Снимите отделку с накладки обивки спинки.
8. Освободите накладку от 4 фиксаторов и снимите ее.

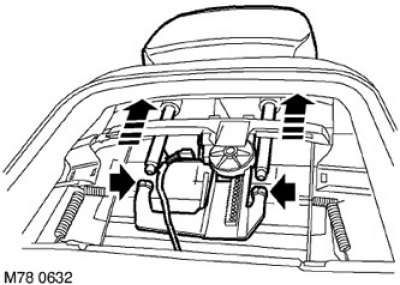

9. Осторожно снимите 2 фиксатора крепления подголовника к кожуху электродвигателей.
10. Снимите подголовник.

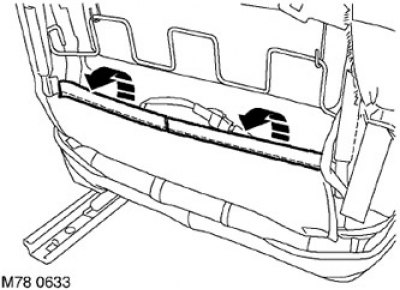

11. Освободите лямку крепления обивки спинки сиденья к нижней раме.

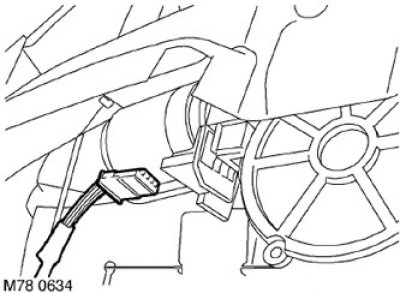

12. Отсоедините колодки от разъемов электродвигателей регулировки подголовника и верхней подушки спинки.

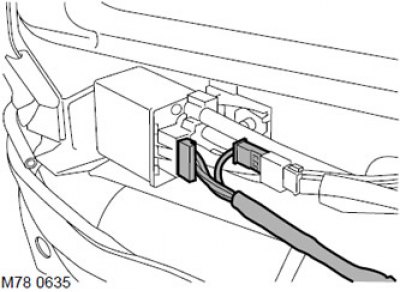

13. Отсоедините колодку кабеля поясничного упора от насоса и золотника.

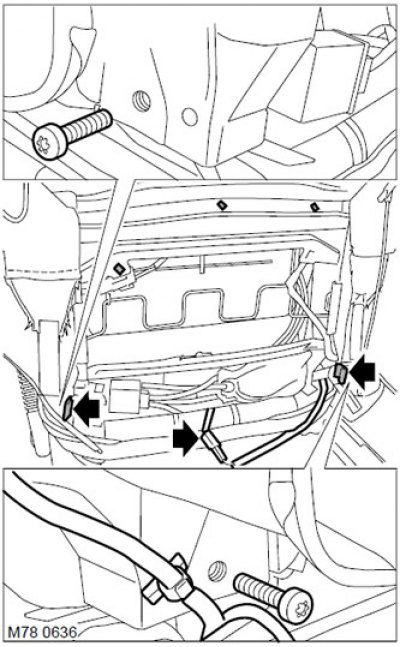

14. Отсоедините колодку разъема от кабеля подогревателя сиденья.
15. Освободите 2 лямки крепления обеих сторон нижней обивки спинки сиденья к раме.
16. Освободите жгут электропроводки из 4 хомутов.
17. Выверните 2 винта Torx крепления рамы спинки к раме сиденья.
18. Снимите спинку в сборе с рамы сиденья.

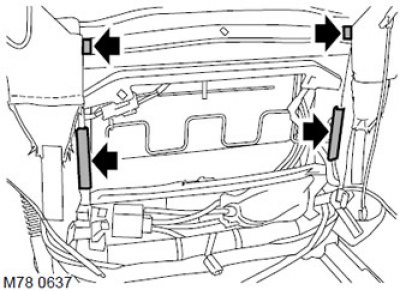

19. Освободите 4 лямки крепления обеих сторон спинки в сборе к раме.
20. Снимите обивку спинки и подушку с рамы спинки сиденья.

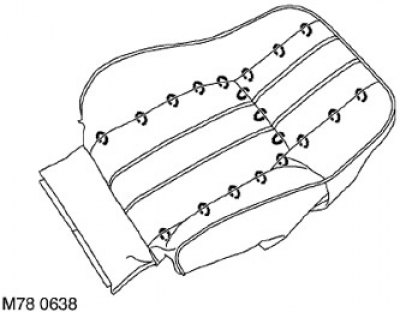

21. Освободите 19 колец крепления обивки к подушке и снимите обивку.

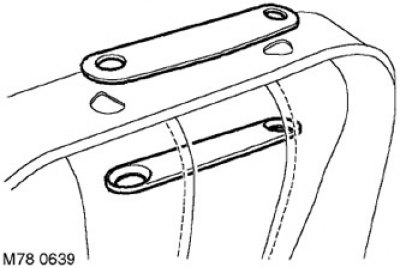

22. Снимите пластину крепления накладки подголовника к обивке спинки и снимите накладку.
Сборка
1. Установите накладку подголовника на обивку спинки и закрепите фиксирующей пластиной.
2. Установите обивку на подушку и закрепите ее кольцами.
3. Установите обивку спинки и подушку на раму спинки сиденья.
4. Закрепите 4 лямки крепления обеих сторон обивки спинки к раме.
5. Установите спинку в сборе на сиденье.
6. Совместите раму спинки с рамой сиденья, заверните винты Torx и затяните их с моментом 25 Н·м.
Материал скопирован с онлайн-ресурса: autoinstruction.ru
7. Закрепите кабели спинки в фиксаторах.
8. Установите фиксирующие лямки крепления сторон нижней части обивки спинки.
9. Присоедините колодку к разъему подогревателя сиденья.
10. Присоедините колодки кабеля поясничного упора к насосу и золотнику.
11. Присоедините колодки кабелей к разъемам электродвигателей регулировки положения подголовника и верхней части спинки.
12. Закрепите лямку крепления нижней части обивки спинки к раме.
13. Установите подголовник и прикрепите его к кожуху электродвигателей.
14. Установите верхнюю накладку и закрепите ее фиксаторами.
15. Прикрепите отделку обивки спинки к накладке.
16. Закрепите "липучку" обивки спинки.
17. Присоедините шнуры-натяжители верхней части обивки спинки.
18. Установите нижнюю накладку и закрепите ее фиксаторами.
19. Заверните винты крепления нижней накладки спинки.
20. Прикрепите натяжные лямки панели спинки к фиксаторам в нижней части сиденья.
21. Установите сиденье в автомобиль.
