Примечание: Боковая панель передней стойки "А " поставляется в сборе с панелью усиления передней стойки "А ". Поэтому перед установкой боковой панели стойки "А " необходимо отделить от нее панель усиления.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Отсоедините генератор.
3. Снимите наружную панель колесной арки.
РЕМОНТНЫЕ РАБОТЫ, Наружная панель колесной арки.
4. При необходимости снимите площадку аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Площадка - аккумуляторная батарея.
5. При необходимости снимите вакуумный усилитель тормозной системы.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Пневматический усилитель в сборе.
6. Снимите короб воздухозаборника.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
7. Снимите нижнюю накладку ветрового стекла.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижняя накладка -ветровое стекло.
8. Снимите переднее сиденье.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.
9. Снимите переднюю оконную подушку/шторку безопасности.
УДЕРЖИВАЮЩИЕ СИСТЕМЫ ДЛЯ ВОДИТЕЛЯ И ПАССАЖИРОВ, РЕМОНТНЫЕ РАБОТЫ, Модуль подушки безопасности (передняя шторка безопасности).
10. Снимите уплотнители передней и задней двери.
11. Снимите ограничитель передней двери.
12. Снимите накладку порога.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Удлинитель переднего бампера - спойлер.
13. Отделите передний ковер пола.
14. Отделите жгут проводов от передней стойки и сдвиньте его в сторону.
15. Снимите плафон внутреннего освещения.
16. Освободите и снимите изолирующие прокладки панели управления.
Ремонтные работы
(Информация размещена на интернет-сайте: www.AutoInstruction.ru)
1. Перед тем как снять панель передней стойки, ознакомьтесь со следующим предупреждением.

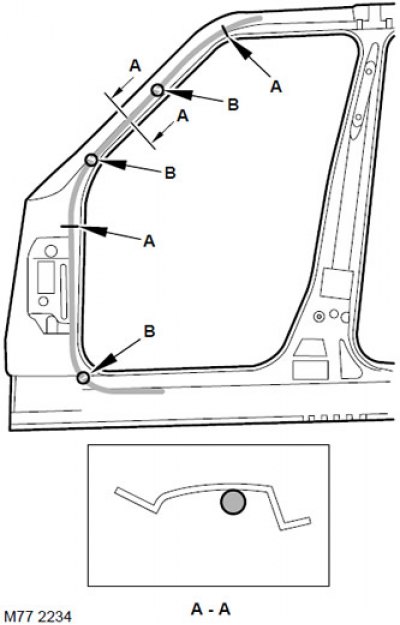

Внимание: Вырезая верхнюю секцию передней стойки "А", не режьте через панель усиления, так как за ней проходит дренажная трубка. Примерное положение дренажной трубки показано на рисунке.
Примечание: Стрелками "А" и "В" показано примерное расположение фиксаторов дренажной трубки.

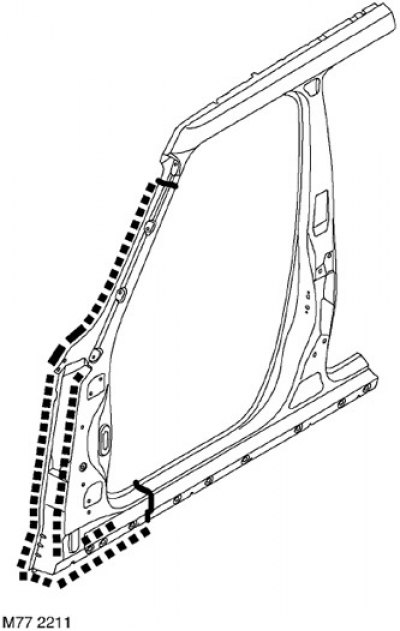

2. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.
Сборка
1. Установите на место изолирующие прокладки панели управления.
2. Уложите передний ковер на место.
3. Установите плафон внутреннего освещения.
4. Уложите и закрепите жгут проводов на передней стойке "А".
5. Установите ограничитель передней двери.
6. Установите накладку порога.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Удлинитель переднего бампера - спойлер.
7. Установите уплотнители передней и задней двери.
8. Установите переднюю оконную подушку/ шторку безопасности.
УДЕРЖИВАЮЩИЕ СИСТЕМЫ ДЛЯ ВОДИТЕЛЯ И ПАССАЖИРОВ, РЕМОНТНЫЕ РАБОТЫ, Модуль подушки безопасности (передняя шторка безопасности).
9. Установите на место переднее сиденье.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.
10. Установите на место площадку аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Площадка - аккумуляторная батарея.
11. Установите вакуумный усилитель тормозной системы.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Пневматический усилитель в сборе.
12. Установите на место короб воздухозаборника.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
13. Установите нижнюю накладку ветрового стекла.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижняя накладка -ветровое стекло.
14. Установите наружную панель колесной арки.
РЕМОНТНЫЕ РАБОТЫ, Наружная панель колесной арки.
15. Присоедините генератор.
16. Присоедините "отрицательную" клемму аккумуляторной батареи.
