Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Закрепите капот в вертикальном положении.
3. Снимите воздушные шланги системы впуска.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Воздуховоды впускной системы.
4. Снимите площадку аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.
5. Снимите стартер.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Стартер - двигатель Td4.
6. Снимите раздаточную коробку (IRD).
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем Td4.
7. Установите приспособление LRT-54-026 на внутренний шарнир приводного вала. С помощью рычага освободите левый внутренний шарнир от коробки передач.
8. При помощи напарника сдвиньте ступицу наружу и выньте левый приводной вал из коробки передач.
Внимание: Вынимая вал, удерживайте его в горизонтальном положении, чтобы не повредить сальник дифференциала.
9. Снимите и утилизируйте стопорное кольцо приводного вала.

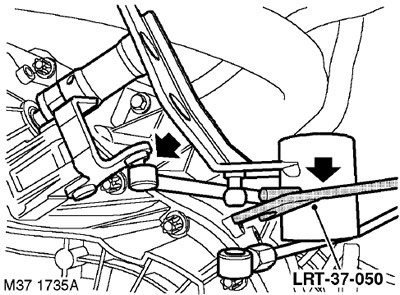

10. С помощью приспособления LRT-37-050 отсоедините тягу выбора передач от штока выбора передач.
11. Отсоедините разъём выключателя фонаря заднего хода.
12. С помощью приспособления LRT-37-051 разъедините и отсоедините трубку привода сцепления.
13. Выверните болт и отсоедините шину "массы" от коробки передач.
14. Отсоедините разъём от контактного датчика включения первой передачи.
15. Закрепите на рымах такелажные цепи и приподнимите двигатель, для того чтобы снять его вес с опор.

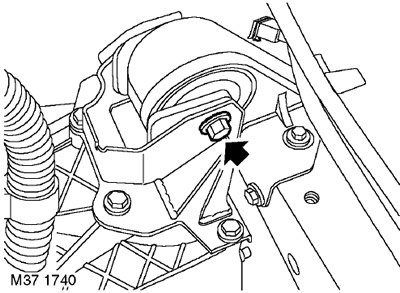

16. Выньте сквозной болт крепления кронштейна коробки передач к левой опоре.
17. Опустите коробку, чтобы она отошла от опоры.

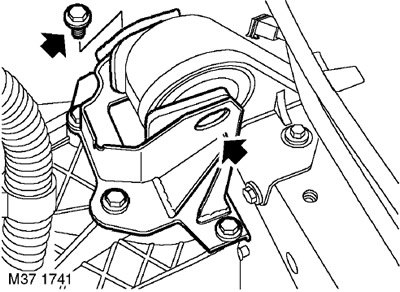

18. Выверните 4 болта крепления левого кронштейна опоры к коробке передач и снимите кронштейн.
19. Для облегчения последующей сборки пометьте взаимное положение рычага штока выбора передач и штока выбора передач.
20. С помощью съёмника LRT-37-049 осторожно выньте цилиндрический штифт, соединяющий рычаг выбора передач со штоком.
21. Снимите рычаг со штока.
22. Установите на коробку передач такелажный рым и закрепите его болтом.
23. Закрепите на рыме такелажные цепи и вывесьте коробку передач.

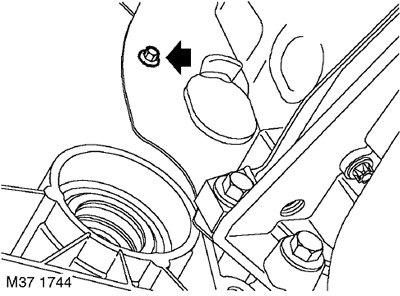

24. Отверните болт крепления крышки к коробке передач.
25. Отверните 7 болтов крепления коробки передач к двигателю.
26. Освободите коробку передач от двух направляющих штифтов.
27. Опустите коробку передач на пол.
28. При необходимости, снимите крышку с коробки передач
Установка
1. Очистите крышку коробки передач.
2. Проверьте, чтобы крышка находилась на установочных штифтах.
3. Протрите привалочные поверхности двигателя и коробки передач, установочные штифты и гнёзда штифтов.
4. Закрепите на рыме такелажные цепи и вывесьте коробку передач.
5. Поднимите коробку передач и надвиньте её на установочные штифты. Ввверните болты крепления коробки передач к двигателю и затяните их моментом 85 Нм.
6. Вверните болт крепления крышки и затяните его. Момент затяжки 10 Нм.
7. Протрите шток выбора передач и рычаг выбора передач.
8. Установите рычаг на шток и совместите отверстия под цилиндрический штифт.
9. Установите оправку LRT-37-049 запрессуйте новый штифт в шток выбора передач и снимите оправку. Проверьте работу механизма выбора передач.
10. Установите кронштейн на коробку передач, вверните болты и затяните их моментом 85 Нм.
11. Поднимите двигатель с коробкой передач, подведите кронштейн коробки передач по месту установки.
12. Проденьте сквозной болт крепления левой опоры двигателя к коробке передач и затяните его моментом 100 Нм.
13. Снимите с коробки передач такелажную оснастку.
14. Отсоедините такелажные цепи от двигателя.
15. Присоедините разъём к контактному датчику включения первой передачи.
16. Присоедините разъём к выключателю фонарей заднего хода.
17. Наденьте на коробку передач провод "массы" и затяните болт крепления. Момент затяжки 25 Нм.
18. Присоедините быстродействующий разъём трубки сцепления.
19. Установите новое стопорное кольцо на конец левого приводного вала.
20. С помощью напарника вставьте левый приводной вал в коробку передач, удерживая его под нужным углом, чтобы не повредить сальник коробки передач.
21. Установите раздаточную коробку (IRD).
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем Td4.
22. Установите на место стартер.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Стартер - двигатель Td4.
23. Установите на место площадку аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.
24. Установите воздушные шланги впускной системы.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Воздуховоды впускной системы.
25. Присоедините "отрицательную" клемму аккумуляторной батареи.
26. Отвяжите капот и закройте его.
