Демонтаж
1. Снимите заднюю крышку ремня ГРМ.
ДВИГАТЕЛЬ - МОДИФИКАЦИЯ К, объём 1,8, Передний сальник выпускного распределительного вала, Задняя крышка ремня ГРМ.
2. Снимите клапанную крышку головки цилиндров.
ДВИГАТЕЛЬ - МОДИФИКАЦИЯ К, объём 1,8, Передний сальник выпускного распределительного вала, Прокладка клапанной крышки.
3. Освободите разъём жгута датчика положения распредвала от кронштейна и отсоедините разъём.
4. Отверните 2 болта крепления крышки сальника к головке цилиндров и отведите крышку в сторону.
5. Отверните 2 болта крепления крышки сальника к головке цилиндров и снимите крышку.

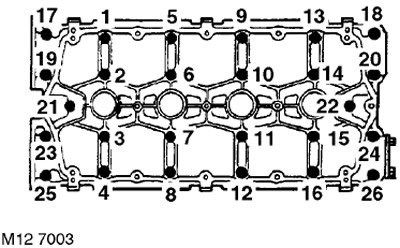

6. Постепенно, в указанной на рисунке последовательности, ослабьте 26 болтов крепления так, чтобы клапанные пружины полностью разгрузились.
7. Снимите крышку распредвалов.
8. Пометьте валы, чтобы затем установить их на прежнее место.
9. Выньте оба распредвала.
10. Снимите сальники и утилизируйте их.
Установка
1. Протрите распредвалы.
2. Очистите привалочные поверхности интегральной крышки распредвалов и головки цилиндров.
3. Продуйте гнёзда болтов крепления крышки и протрите установочные штифты.
4. Продуйте масляные каналы и смажьте шейки распредвалов.
5. Вставьте распредвалы и разверните так, чтобы установочный штифт под зубчатое колесо впускного вала находился в положении "4 часа", а выпускного - "8 часов".
6. Нанесите непрерывные тонкие валики герметика STC 4600 в местах, показанных на рисунке. Роликовым шпателем распределите герметик тонким слоем по поверхности.
Внимание: Слой герметика не должен находиться близко к каналам и канавкам системы смазки. Чтобы на уплотняемые поверхности не попала грязь, устанавливайте крышку распредвалов сразу после нанесения герметика.
7. Установите крышку распредвалов и постепенно, в указанной на рисунке последовательности, затяните болты моментом 10 Нм.
8. Протрите гнёзда сальников и уплотняемые поверхности на распредвалах.
9. Помня о том, что передние сальники имеют чёрный цвет, а задние - красный, установите новые сальники, используя оправки LRT-12-203 и LRT-12-148A.
Внимание: Сальники должны устанавливаться сухими. Не используйте оправку LRT-12-148.
10. Протрите крышки сальников и привалочные поверхности.
11. Установите крышку заднего сальника выпускного распредвала, вверните болты и затяните их моментом 25 Нм.
12. Установите крышку заднего сальника впускного распредвала, вверните болты и затяните их моментом 6 Нм.
13. Присоедините разъём датчика положения распредвала и закрепите его на кронштейне.
14. Установите клапанную крышку.
ДВИГАТЕЛЬ - МОДИФИКАЦИЯ К, объём 1,8, Передний сальник выпускного распределительного вала, Прокладка клапанной крышки.
15. Установите заднюю крышку ремня ГРМ.
ДВИГАТЕЛЬ - МОДИФИКАЦИЯ К, объём 1,8, Передний сальник выпускного распределительного вала, Задняя крышка ремня ГРМ.
16. Долейте масло в двигатель.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Моторное масло и масляный фильтр - K1.8.
